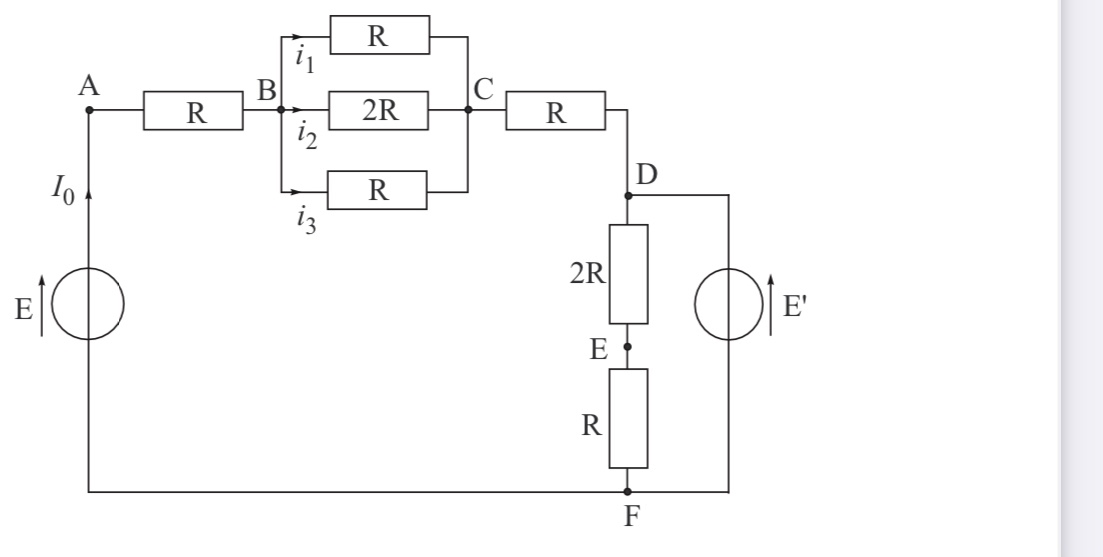

1) Calculer 𝑈 EF ,
2) Calculer l'intensit´e 𝐼 0 circulant dans la branche p rinci p ale ;
3) Calculer l'intensit´e 𝐼 ′ circulant dans la branche contenant le g´e n´erateur 𝐸 ′ ( p r´eciser son sens ) ;
4) Calculer les intensit´es 𝑖 1 , 𝑖 2 et 𝑖 3 .
J ai un problem dans question 2. Peut on appliquer loi de POUILLET?
𝐼 0 =(E-E')/(2R+Req) ou bien 𝐼 0 =E/(5R+Req)
J'ai fait tout les autres questions
Merci à l avance
Bonsoir
Pour la deuxième question, tu peux effectivement appliquer la loi de Pouillet à condition de commencer par enlever les résistances R et 2R branchées entre D et F. En effet, enlever ces deux résistances ne modifie pas la tension UDF donc ne modifie pas Io. J'ai eu l'occasion d'expliquer cela très récemment ici :
Modélisation de Thévenin
