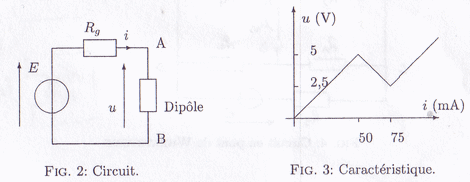

J'ai le schéma de la figure 2 (annexe), et sa caractéristique correspondant (annexe).
Je bloque à divers points :
*** Quel est le dipôle qui modélisant le segment de courbe pour une intensité supérieure à 75 mA ?
J'ai pu trouver que de 0 à 50, c'est un résistor, de 50 à 75 un générateur, mais au delà, je bloque.
*** Ensuite, si je trace la caractéristique d'un générateur de tension idéal pour f.é.m. = 5 V, j'obtiens une droite horizontale passant par le sommet I = 50 mA ; est-ce un point de fonctionnement ce sommet ?
*** Une question hors exercice, mais qui me chiffonne :
Imaginons que je fasse varier la f.é.m. de 0 à 7 V, le second segment de courbe, pour l'intensité comprise entre 50 et 75 mA ne sera pas atteint ? On saute directement de 50 à 75 mA non ?
Et si au contraire, on fait diminuer de 20 à 0 V, on saute la partie 50-75 ; le dipôle ne pourra donc jamais se comporter comme un générateur c'est-à-dire que son point de fonctionnement ne pourra jamais être sur le segment compris entre 50 et 75 mA ?
Pas grand monde répond à cette partie du forum, il est évident que ça manque de correcteurs ou de passionnés de physique Néanmoins, ce que je dis est assez "élémentaire"... (Mais pour l'instant, je n'ai pas les bases ).
Salut,
faut être plus optimiste
Je pense qu'au-delà de 75mA c'est également une résistance simplement elle n'a pas la même valeur que de 0 à 50mA.
Après si ton générateur est idéal alors il n'y a pas de résistance interne donc quelque soit ton niveau d'ampérage, la tension délivrée sera toujours de 5V.
Mais je pense qu'il faut que tu voies ton circuit comme 3. Une fois t'as une résistance, une autre fois une source de tension et après de nouveau un générateur.
