Electrocinétique AOP
Bonjour à tous,
Je bloque un peu sur un exo d'élec, avec AOP.

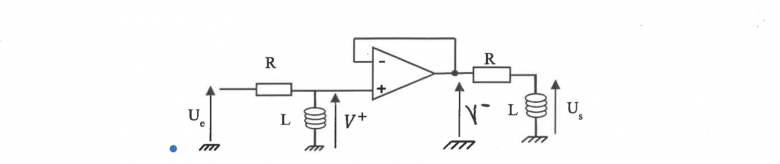

Sur le circuit en PJ, j'aimerai exprimer V+ en fonction de Ue. J'ai vu un diviseur de tension mais j'aimerai comprendre comment le faire avec Milmann. Aurait on au numérateur Ue / R ou Ue / L ?
Pour V-, en le calculant avec Milmann, je trouve V- = Us/ZL / (1/ZL + 1/ZR) = Us * ZR / (ZR + ZL) mais, avec un diviseur te tension, je trouve Us = V- * Zl / (Zr + Zl) donc V- = Us * (ZR+ZL) / ZL donc c'est impossible.
Merci d'avance pour votre aide
justement, je ne comprends pas pourquoi Us est relié à R et pas à L... Pourtant Us représente bien la tension aux bornes de l'inductance.
Il te faut aussi revoir la notion de diviseur de tension...Us est la tension aux bornes de l'association ZR+ZL et V+=V- est la tension aux bornes de ZL.
As-tu bien compris que les différentes masses correspondent à un fil conducteur maintenu au potentiel nul ? Si la disposition des dipôles te paraît inhabituelle tu peux toujours refaire un schéma qui te paraîtra plus clair.
Je reprends les deux cas car le fait d'avoir les mêmes dipôles en entrée et en sortie peut créer de la confusion. Mes messages précédents concernent uniquement l'entrée.
En entrée :
La deuxième borne de R est au potentiel Ue et la deuxième borne de L est à la masse. Le théorème de Millman conduit à :
V+=(Ue/R)/(1/ZL+1/R)
En multipliant par le produit des deux impédances le numérateur et le dénominateur,tu obtiens la formule obtenue à l'aide du diviseur de tension.
Pour la sortie :
Us=(V-/R)/(1/ZL+1/R).
