Bonjour,
n'ayant pas trop compris les TPS sur les AOS l'année dernière, j'aurais une petite question à propos du montage:

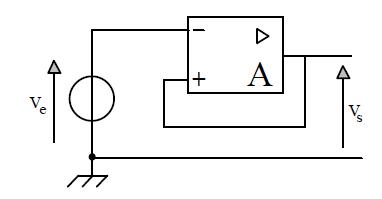

Lien de l'image: *** lien effacé ***
Ici, il s'agit d'un amplificateur "mal câblé", le générateur d'entrée, au lieu d'être relié à l'entrée inverseuse, est reliée à l'entrée non inverseuse V-.
J'aimerais comprendre pourquoi on constate que: Vs= +/- Vsat ?
Tout ce que je sais c'est que e= v+ - v-, et qu'on a Vs= +/-Vsat si e est soit <0, soit >0.
(Dans l'exo, on ne me précise pas qu'on est en régime linéaire.)
Merci de bien vouloir m'éclairer...
PS: Ils manquent les impédances aussi non?
J'aurais une autre question: pourquoi un suiveur permet d'adapter une impédance?
Merci!
Edit Coll ; et merci à gbm !
Bonjour,
Vu que tu as ta boucle de rétroaction sur l'entrée inverseuse (ça se dit inverseuse ??), tu es forcement en régime non linéaire.
Conclusion, ton AO fonctionne en régime comparateur et prend comme valeur +/- Vsat.
Ici, Vs = V+. Donc, epsilon = Ve-Vs. A t=0, tu compares Ve à 0. Qui imposera +/-Vsat. Puis, si tu es en régime non continu, tu auras une bascule en +/-Vsat.
Correction...
Vu que tu as ta boucle de rétroaction sur l'entrée non-inverseuse (ça se dit non-inverseuse ??), tu es forcement en régime non linéaire.
Conclusion, ton AO fonctionne en régime comparateur et prend comme valeur +/- Vsat.
Ici, Vs = V+. Donc, epsilon = V+ - V- = Vs - Ve. A t=0, tu compares Ve à Vs=0, qui imposera +/-Vsat suivant le signe de epsilon. Puis, si tu es en régime non continu, tu auras une bascule en +/-Vsat dans le temps suivant le variation de Ve.
