Électrocinétique
Bonjour à tous
J'ai un exercice merci beaucoup d'avance

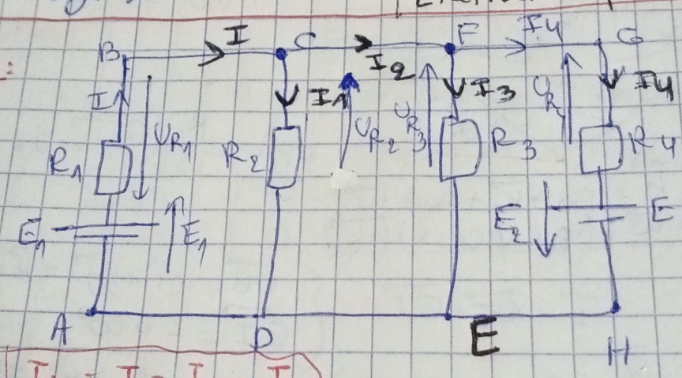

•on considère le circuit électrique suivant :
1)Montrer que I4=I-I1-I3
=> Loi des noeud: en G
I4+I3=I2
Noeud en C:
I1+I2=I
Donc I4=I2-I3 avec I2=I-I1
D'où :I4=I-I1-I3
2)Etablir les équations des mailles ABCDA,ABFEA,ABGHA.
•mailles en ABCDA:
E1-RI-R2I1=0
•mailles ABFEA:
E1-R1I-R3I3=0
•mailles ABGHA:
E1-R1I-R4I4+E2=0
3)
On a :
E1-RI-R2I1=0
E1-R1I-R3I3=0
E1-R1I-R4I4+E2=0
Donc :
5-I=2I1=3I3=3I4-2
Une indication s'il vous plaît merci beaucoup d'avance
Bonjour
Désolé j'ai commis un erreur :
E1-R1I-R4I4-E2=0
Donc
•*3(E1-RI-R2I1=0)
•*2(E1-R1I-R3I3=0)
•*2(E1-R1I-R4I4-E2=0)
Donc en somme de ces 3 equation:
35-7I-6(I1+I3+I4)-4=0
31-7I-6I=0<=> I=31/13A
Merci beaucoup
Bonjour
Le signe de E2 pose problème. Es-tu bien sûr de l'orientation de la flèche de la tension E2 ? Si oui, le signe était correct dans le premier message mais avec E2=-E où E est la fém du générateur de droite.
PS : indique les valeurs des résistances et des fém si tu veux que je vérifie tes applications numériques.
Bonjour
Merci beaucoup de m'avoir répondu !
Non le signe de E2 est du pôle (-) vers le pôle (+) donc -E2 dans l'équation
Je suis désolé j'ai oublié les valeurs :
E1=5V ;E2=2V;R1=1
;R2=2;R3=R4=3.
Merci beaucoup
•Le théorpème de millman est bien inclus dans mon programme !
Puisque E2>0, le sens de ta flèche correspond à un pôle "plus" du générateur de droite relié à la borne H. Hors, ton schéma indique la borne "moins" reliée à H.
Si ton énoncé demande explicitement d'utiliser la loi des mailles, il faut s'y conformer. Juste à titre d'approfondissement : le théorème de Millman fournit en une ligne la tension commune aux quatre branches :
U=UBA = UCD = UFE = UGH .
Très simple ensuite d'obtenir les quatre intensités.
Bonjour
Je suis désolé je suis confus avec l'autre exercice
Il nous demande d'utiliser la loi des mailles uniquement encore désolé

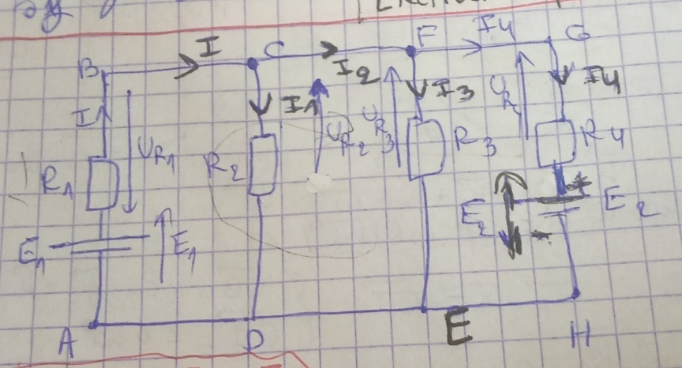

Modification du schéma :
