Électrocinétique
Bonsoir,
J'ai envie de bien comprendre les bases de l'électrocinétique donc je m'attaque à cette exercice:

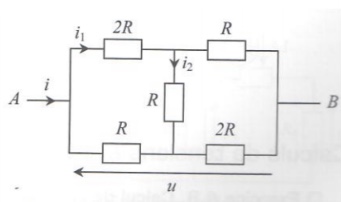

On considère le dipôle AB ci-contre, dont on désire déterminer la résistance équivalente Req=uab/i=u/i
1. En utilisant les loi des mailles et les loi des noeuds, déterminer deux relations indépendantes entre les grandeurs R, i1, i2 et i.
2. En déduire l'expression de Res en fonction de R.

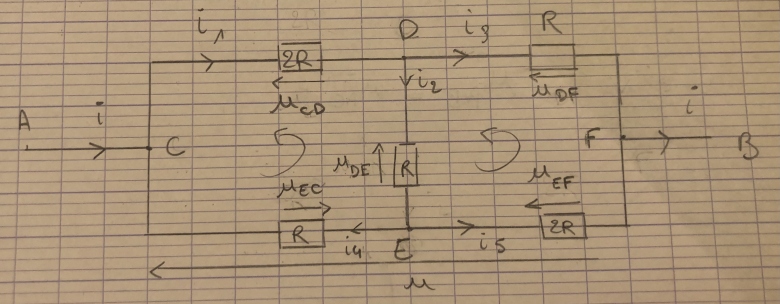

J'ai essayé de placer des points au niveaux des noeuds… j'en ai placé 4 je ne sais pas si c'est juste. Notre cours est très superflu, nous n'avons pas encore parlé de résistance équivalente mais bon voilà.
Merci pour vos retours.
Bonsoir

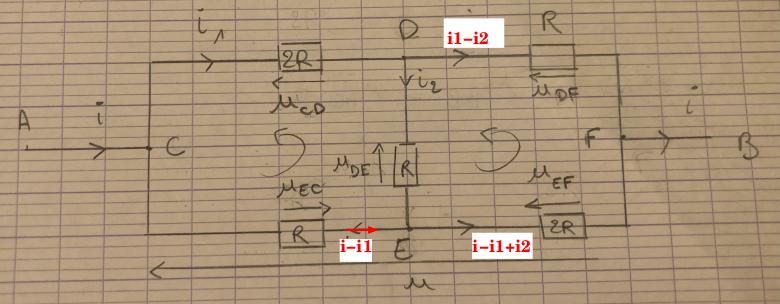

Commence par compléter le schéma en y précisant les intensités traversant les 3 autres résistances en fonction de i, i1 et i2, cela en utilisant la loi des noeuds. Utilise ensuite la loi des mailles pour répondre à la question 1. Tu peux scanner ton schéma complété et le poster ici.
Cela va te permettre à la question 2 d'exprimer u en fonction de i et de R seulement.
J'en suis arrivé à la conclusion avec les lois de mailles et des noeuds que:
R(i+i1+i2)=0
Et; R(i+i2)=0
Mais je ne vois pas comment faire pour la question 2..
