Bonjour, je n'arrive pas à comprendre les réponses à cet exercice sur la mise en équation d'un circuit, pourriez-vous m'expliquer ?
Merci

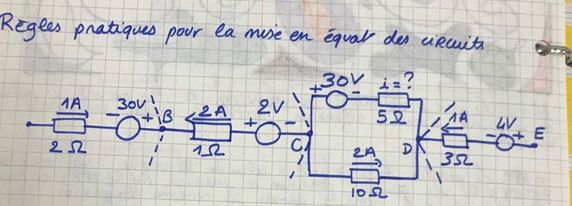

Les questions sont les suivantes : Calculer la différence de potentiel UAE - VA - VE, ainsi que l'intensité et le sens du courant i qui passe dans la résistance de 5 Ohms. Attention, les pointillés signalent d'autres branches non représentées en B,C et D : on ne peut pas y appliquer la loi de noeuds.

Solution :

Résistance 2 Ohms : U= 2 Volts (là j'ai compris, on fait U= RI = 2*1 = 2 Volts.

A partir de là je ne comprend rien :
Générateur 1 Volt (quel générateur 1 Volt ??? C'est pas censé être 30 Volts ?) : U= -1 Volt
Résistance 1 ohm : U= -2 Volts
Générateur 2 Volts : U= 2 Volts
Résistance 10 Ohms entre C et D : U= 20 Volts
Résistance 30 Ohms : U= -3 Volts
Générateur 4 Volts : U = -4 Volts

La somme de toutes ces différences de potentiel donne 14 Volts : VA-VB = 14 Volts
