Bonjour,
j'ai un exercice d'électrocinétique à faire.
Mais j'ai du mal avec les générateurs de Thévenin/Norton
Bref, j'aurais besoin de votre aide :

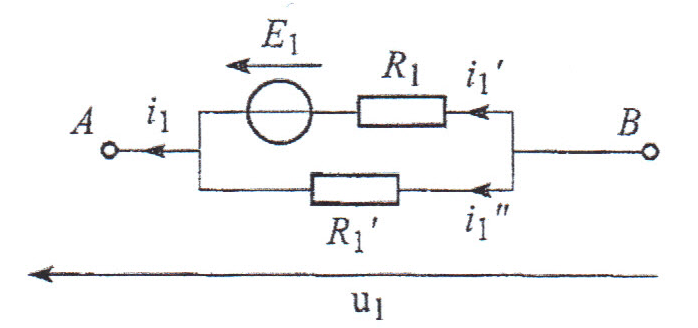

Voici le circuit et la question :
Le "En déduire" fait référence à une question précédente où j'ai calculé l'intensité i1 en fonction de U1, E, R1 et R1'
Bref, comment je fais cette question ? Si quelqu'un pouvait me guider, car l'électrocinétique et moi ça fait 10...
Merci d'avance
Edit Coll : image placée sur le serveur de l' Merci d'en faire autant la prochaine fois !
Bonsoir,
En principe, on fait comme suit...
Il suffit d'appliquer le théorème de Thévenin.
Pour Rth, on éteint tous les générateurs et on calcule la résistance entre A et B. Ici, c'est donc R1 // R'1.
Pour Eth, c'est U1 quand il n'y a pas de circuit extérieur sur AB.
Mais le "en déduire" fait penser qu'il faut faire autrement.
Pour calculer i1, tu as fait comment ?
Parce que, si on n'a que le dipole AB et rien d'autre, c'est simple : i1 = 0.
Ce serait bien d'avoir le texte en entier pour éviter de fausses interprétations.
D'accord, merci déjà pour ce début de réponse !
Je met le texte en entier (désolé, il est un peu mangé par le scanner, et l'image est assez lourd et grande, mais au moins y'a l'essentiel) :
** lien vers l'énoncé effacé **
Et j'ai trouvé i1 = (R'E1-R1'U1-U1R1)/(R1'R1)
Edit Coll : si tu veux de l'aide, merci de faire l'effort de recopier ton énoncé sur le forum
En tout cas, je pense avoir compris grâce à vous comment calculer Rth (c'est déjà une bonne chose !)
Donc si je comprend bien Rth = R'1//R1 = (R'1 R')/(R1+R'1)
Pour Eth, j'attend d'avoir votre avis par rapport au reste du sujet.
Je suis d'accord pour i1.
Ce que j'ai indiqué, c'est la méthode générale... Ici, le "en déduire" indique qu'il faut faire autrement.
Il faut prendre la relation trouvée et exprimer u1 en fonction de E1, R1, R'1, i1.
On trouve :
C'est équivalent à :
Donc, par identification :
