bonjour ,
les vacances sont passés par là et j'ai un petit problème

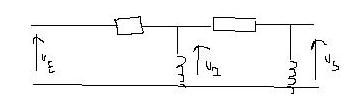

Je dois trouver la fonction de transfert de ce filtre
a l'aide d'un pont diviseur de tension j'ai exprimer us en fonction de u1
donc il me reste a exprimer u1 en fonction de ue
en utilisant aussi un pont diviseur de tension

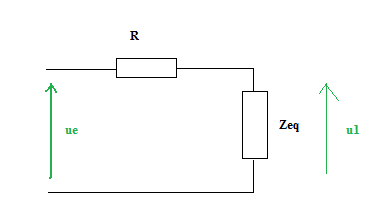

Pour cela je dois trouver l'impédance Zeq pour me retrouver dans une bonne configuration , mais je trouve
Zeq = R+2jLw or c'est faux et je ne vois pas pourquoi
merci !
Salut, je suppose que la résistance de chaque résistor est R et que l'impédance de chaque bobine est L.
Exprimons u1 en fonction de ue
Par la règle du diviseur de tension,
avec
Ensuite, exprimons u1 en fonction de us
Avec ton schéma et la règle du diviseur de tension,
avec u1 exprimé auparavant, tu obtiens rapidement la fonction de transfert.
Calculs à vérifier
bonjour !
ouais , c'est exactement ce que j'ai sauf pour Zeq , je ne vois pas comment on trouve cette expression..
merci pour votre aide
Le résistor R et la bobine L, en série, sont en parallèle avec la bobine L de tension à ses bornes u1.
donc on a d'après le cours, 1/Zeq = 1/jLw + 1/(R+jLw)
ce qui doit aboutir à mon résultat proposé
une dernière question avant d'étudier ce filtre , j'ai du faire l'étude d'un filtre passe haut du premier ordre avec sa fonction de transfert H1
et H2 celle de ce filtre.
j'ai trouvé H1^2 H2 , pour avoir égalité il faudrait rajouter un suiveur entre les deux pour adapter l'impédance mais je ne comprends pas.
merci
