Electro cinetique
Bonsoir !
S'il vous plait j'ai fait un exercice mais j'ai l'impression que j'ai rater.
En fait on me demande de calculer le courant dans R3 en appliquant le théorème de Thevenin
En décomposant le circuit, j'ai Eth=E[subit]th1[/sub]+Eth2
Eth1=R2E1/(R1+R2)
Eth2=R1E2/(R1+R2)
Rth=R1R2/(R1+R2)
A.N. E1=20V, E2=15V, E3=8V, R1=3
, R2=6, R3=2.
Tout calcul fait me donne
Eth1=40/3V, Eth2=5V, Eth=55/3V et Rth=2. Je trouve finalement I=(Eth-E3)/(Rth+R3)=2,58A

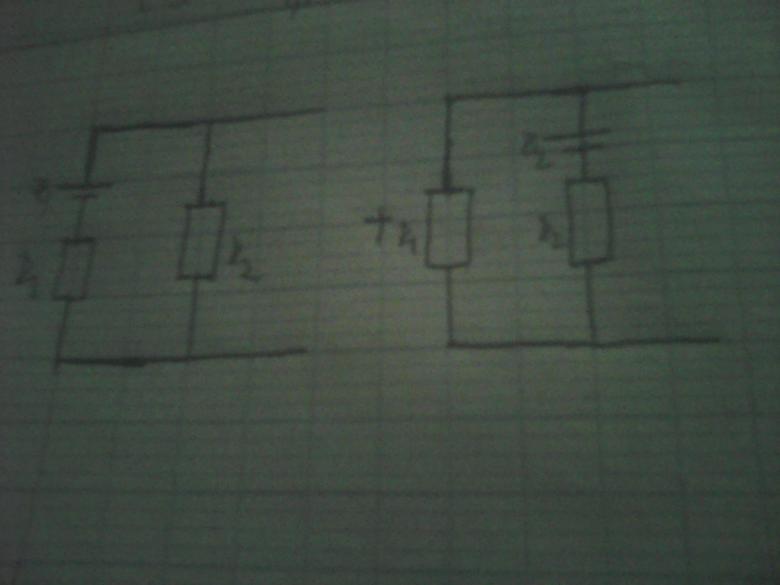

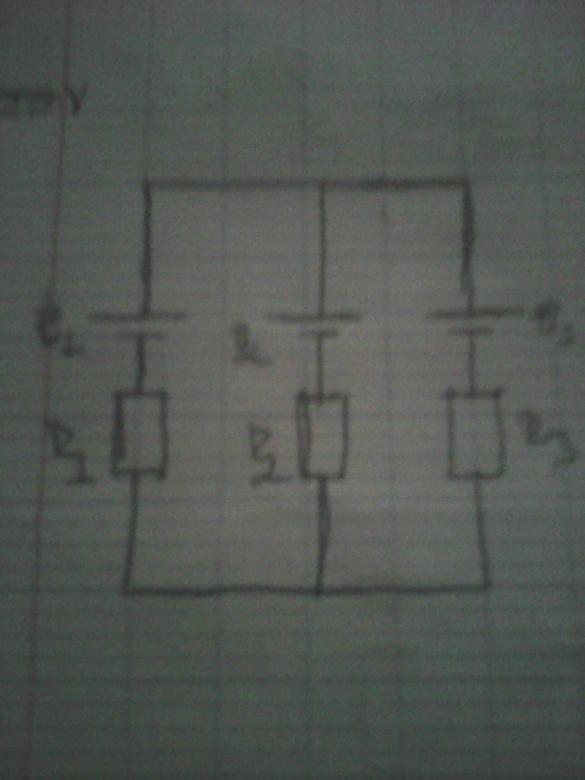

Je joins a mon travail les schéma s
Bonsoir,

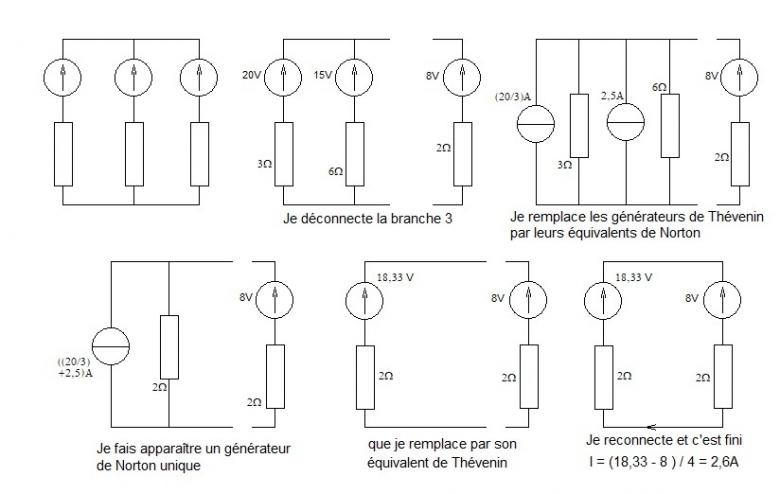

Ci dessous une série de schémas qui illustrent ce qui est peut être l'autre méthode évoquée par Vanoise.
Bonsoir odbugt1
Je pensais plutôt au théorème de Millman mais d'accord avec toi: la transformation Thevenin- Norton s'avère presque toujours très efficace et, contrairement aux théorèmes de mêmes noms, est le plus souvent parfaitement maîtrisée par les étudiants. Ce n'est pas un hasard si ces deux théorèmes ont disparu de presque tous les programmes...
