Électro cinétique
Bonsoir,
S'il vous plaît j'ai un problème sur cette exercice.

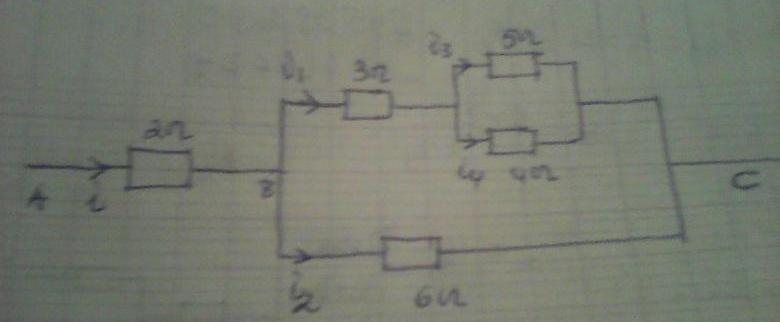

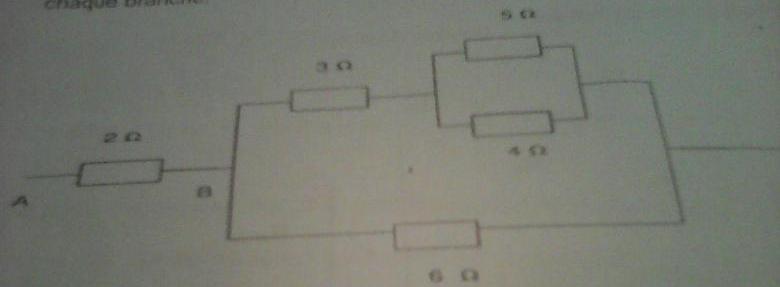

On donne Uac=24V et on demande de déterminer les valeurs des intensités des courant dans chaque branche.
J'ai commencer mais je suis bloqué. Voilà ce que j'ai fait.
Uac=Uab+Ubc
Uac=Reqi or Req=484/101
I=Uac/Req=5A
On sais aussi que Uab=2i=10V
Ubc=Uac-Uab=14V
De plus, Ubc=R'eqi1=6i2 avec R'eq la résistance équivalente entre les trois résistance du haut. R'eq=47/9
tout calcul bien fait donne
I1=2,68A et i2=2,33A
Mon problème c'est que je n'arrive pas a calculer i3 et i4
Bonjour ,
Puisque vous avez calculé Ubc , vous devez calculer les tensions aux bornes de r=3 ohms et de même la tension aux bornes du groupement en parallèle 5 et 4 ohms .
A ce moment , vous pourrez calculer les courants .
Que vaut l'équivalent du groupement R3 , R4 ( en numérique ) ?
Que vaut le courant dans la branche supérieure ?
Comment se partage le courant de la branche supérieure dans R3 , R4 ?
Bonsoir
La résistance équivalente entre R3 et R4 vaut Req=20/9
L'intensité dans la branche superieur vaut 2.68A
C'est calculer les courant dans R3 et R4 qui me dépasse
.
