Salut,

A mon avis, la tension I₁₁ exprimée en ampères (A) serait plutôt un courant non ?
Si ton schéma n'était pas incomplet, tu aurais sans doute vu que "passer en mono" n'était pas la bonne méthode car le courant dans la 3^ième branche du triangle passe à la trappe !
Les 3 impédances en triangle sont identiques donc le réseau est équilibré et par conséquent, les formules de ton cours sont directement applicables.

PS
Si ton schéma est correct, le montage triangle est déséquilibré et il faut réfléchir un peu mais au moins précise le ! Merci d'avance.

Merci beaucoup pour votre réponse,

Oui il s'agit d'un courant et non d'une tension.

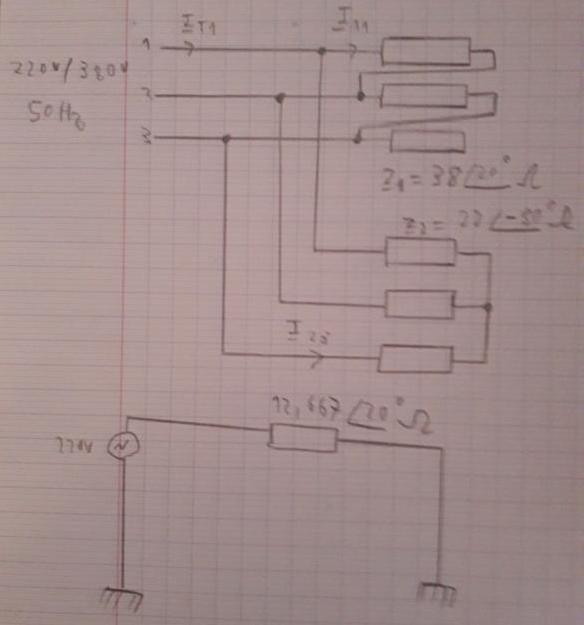

Le schéma est celui de l'énoncé, il est donc complet à priori.

Bon alors j'ai creusé un peu et trouvé la réponse. Il faut passer par le théorème de Kennely. On fait :

On obtiens donc Z=12.67argument20°


On fait


Ce qui donne

On obtient le résultat annoncé

Salut,

Je répète :
- soit ton schéma est faux (parce qu'une impédance n'est pas connectée) et dans ce cas, tu peux te servir de Kennelly ;
- soit ton schéma est correct (une connexion a été coupée volontairement) et dans ce cas, tu ne peux pas utiliser Kennelly (ou seulement avec précaution parce qu'une impédance est infinie).

Bonjour,

Euh oui je viens de me rendre compte qu'il manquais un morceau. Donc il étais faux. On a une connexion manquante pour le récepteur 1 qui viens de la droite de l'impédance la plus basse à la gauche de l'impédance la plus haute. désolé

... pas de soucis ! Mais saurais-tu calculer ce courant si le fil était effectivement coupé ?

Si le fil étais coupé on peut dire que la 3ème inductance (celle du bas) n'existe plus car elle n'est plus connectée que d'un côté, c'est comme un interrupteur ouvert. On n'a donc plus affaire à un récepteur triphasé équilibré (je pense). Donc je ne sait pas comment faire.

Un réseau 220/380 n'a pas besoin d'être équilibré pour qu'il y ait un courant débité.
Entre Phases 1 et 2 :
- quelle est la tension ?
- quelle est l'impédance ?
Donc le courant est ...
