Bonjour à tous et toutes;
Je suis devant un problème. Voici un exercice fait en TD d'électricité. J'ai les réponses mais je comprends pas comment les trouver?!

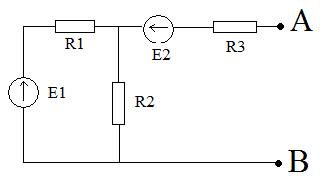

Déterminer les caractéristiques Eth et Rth du générateur de Thévenin équivalent vu entre A et B
E1=5V E2=7V R1=1000 ohm R2=R3=2000 ohm
Réponses :

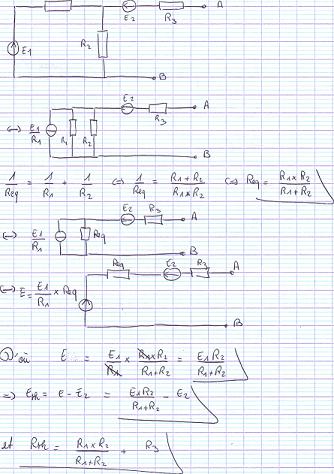

Eth=((R2*E1)/(R1+R2))-E2 (je ne comprend pas)
Rth= (R1*R2)/(R1+R2)+R3 (ça j'ai compris)
J'ai pensé que E1/(R1+R2) pouvait être un courant, mais alors pourquoi multiplier par R2 et non Rth?
Merci par avance.
