Bonsoir,

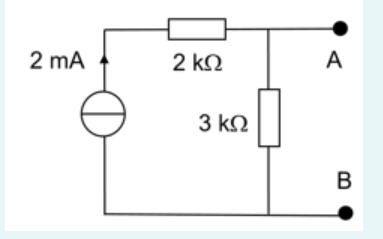

Le générateur impose une intensité de I = 2mA laquelle traverse la résistance de 3kΩ
Loi d'Ohm : U_AB = R*I  = 3.10³ * 2.10^-3 = 6V

Merci beaucoup pour l'explication odbugt1 .

Mais pourquoi, on ne prend pas en compte la résistance de 2 kΩ pour le calcul en utilisant la résistance équivalente?

On le ferait si l'intensité du courant dans la maille était inconnue.

Si je comprends bien, la maille c'est celle du point A au point B en prenant compte que de la résistance de 3kΩ.

Car on connaît la valeur de l'intensité du courant dans le montage et donc on n'a pas besoin de la résistance sur la branche où il y a le générateur d'intensité.

Merci encore pour votre aide.

Bonjour dimatb,

Juste une remarque : si on cherche l'équivalent de Norton de ce circuit entre A et B, on trouve bien  :
- un générateur de courant (avec I Norton = 2mA)
-  en // avec une résistance R Norton = 3K Ohm
    On retrouve bien   Ua - Ub = 6V

Bonjour Chimival,
Merci beaucoup pour la remarque. Mais juste pour comprendre, dans le cas d'un générateur de Norton comme vous l'aviez fait remarquer,  la seconde résistance n'a aucune influence sur la tension entre A et B ?

Pourriez-vous m'expliquer? Je pensais qu'il fallait prendre en compte les deux résistances dans ce montage.

En ce qui me concerne et contrairement à ce qu'écrit Chimival je ne pense pas que le générateur d'intensité soit en parallèle avec le conducteur ohmique de résistance 3kΩ

Des dipôles sont montés en parallèle s'ils sont branchés entre les deux même nœuds.

Bonjour odbugt1 et dimatb,
Réponse à odbugt1 :
- Dans le montage initial, d'accord avec vous, le générateur d'intensité n'est pas en // avec la résistance de 3kOhms ;
- j'ai seulement écrit le thm de Norton "il est possible de remplacer un morceau de circuit linéaire complexe par un dipôle comprenant un générateur de courant idéal et une résistance en //" ; l'équivalent Norton de ce circuit entre A et B, est bien un générateur de courant de 2mA en // avec résistance de 3kOhms, non ?
- réponse à dimatb : la résistance de 2kOhms n'intervient pas dans la question posée, en effet : pour calculer R Norton, on débranche le générateur de courant : vu de AB, R Norton = 3k ohms ; pour calculer I Norton on rebranche le générateur de courant et on relié À et B par un fil : la résistance de 3k ohms est courtcircuitée, I Norton = 2mA.

Le post de Chimival du 20-04-22 à 20:50 m'a donné l'impression que ce dernier considérait le que le générateur d'intensité était en parallèle avec le conducteur ohmique de résistance 3kΩ
J'ai donc voulu rectifier cette erreur et rien d'autre.

En ce qui concerne l'exercice lui même je m'en tiens à l'utilisation de la loi d'Ohm (19-04-22 à 19:01)

Bonjour odbugt1,
Merci pour la réponse, il y avait en effet une ambiguïté dans mon post ; votre solution est bien la meilleure !

D'accord, c'est clair à présent. Merci infiniment pour votre aide Chimival et odbugt1.
