Tu as intérêt à préciser ta question.

Ok, vous avez rien pigé

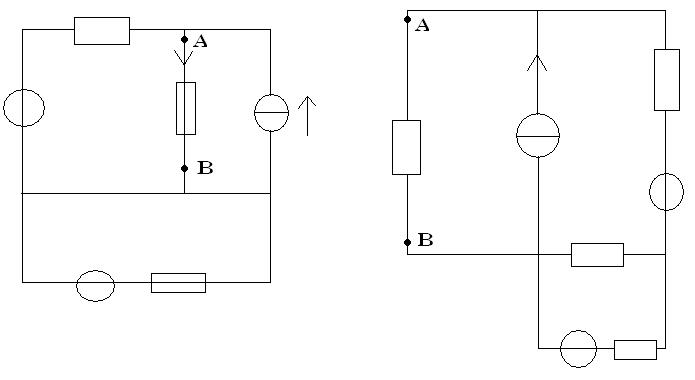

Je fais un schéma

Skops

alors, tu branche le fil rouge sur la borne rouge et le fil vert sur la borne verte.

J'ai essayé, ca  à pas marché :D

Skops

Je ne vois pas pourquoi le circuit inital (à gauche) est équivalent à celui de droite

Skops

Ce n'est toujours pas trés clair.

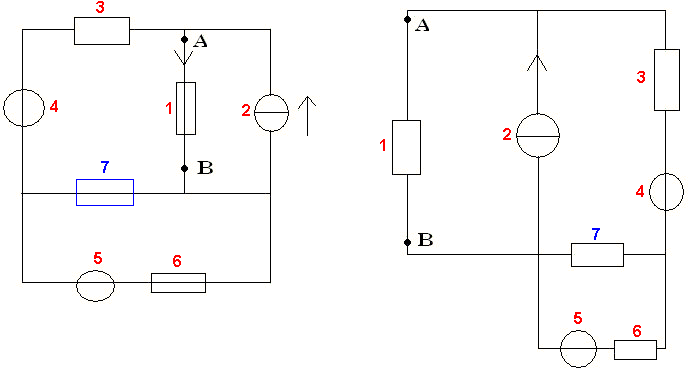

Je présume qu'il manque un composant sur le dessin de gauche.

Je l'ai ajouté (composant repéré 7).

Si c'est le cas, alors, j'ai repéré par des chiffres (de 1 à 7) les composants équivalents dans les 2 dessins.

Effectivement, il manquait un composant

Ce que je ne comprends pas, c'est la démarche à suivre pour aller du circuit de gauche à celui de droite

Skops

Ce sont justes 2 manières de dessiner la même chose parmi plein d'autres.

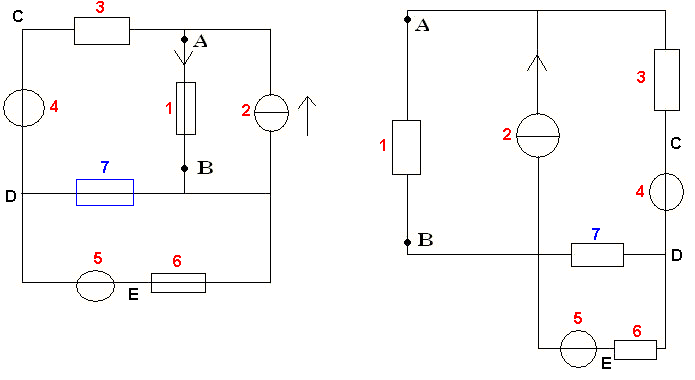

J'ai repéré par des lettres les points équivalents dans les 2 circuits.

On voit bien que dans les 2 circuits:

Le composant 1 est entre les point A et B
Le composant 2 est entre les point A et B
Le composant 3 est entre les point A et C
Le composant 4 est entre les point C et D
...
----
Une autre manière (plus sûre) pour vérifier.
On trace en rouge les fils correspondant dans les 2 schémas ...

Et à la fin on vérifie que les 2 schémas ont tous leurs fils mis en rouge.
----

D'accord, faut que je m'entraine

Merci

Skops

Salut,

Sinon il y a une autre méthode :la plus sur et qui te permet de modifier a ta guise n'importe quel circuit, quelque soit sa taille et sa complexité!

Enfait c'est une simple application du cours de SI sur les systemes asservis, sauf qu'ici c'est pas de la mécanique mais de l'electricité. Mais ca ne change rien c'est tout comme, et tu peux le faire dans le domaine temporelle ou de Laplace je crois en plus.

Salut

J'ai pas trop compris

J'ai essayé de refaire un circuit et ca a pas trop mal marché

Mais quelle est ta méthode ?
Faudrait que je transforme tout en Laplace et que je trouve les fonctions de tranfert ?

Si tu pouvais m'expliquer un ptit peu plus, ca serait sympa

Skops

*transfert

Skops

Salut!
Oui c'est ce que j'ai fait, enfait si tu veux, je dis que chaque composant de mon circuit électrique c'est une fonction de transfert. Avec une chose me qui simplifie pas mal la vie, qui est : si tu fais ton montage par rapport au intensité, ce que tu as en sortie c'est la meme chose que ce qui rentre. Alors que si tu le fait avec les tensions, ce qu'on a en sortie est nul...

Personnellement j'ai utilisé ca dans mon DS, maintenant reste a voir si c'est bon :p! J'aurai la reponse demain. Mais j'obtiens des trucs qui me paraissait corrects.

Si ca fonctionne, je t'expliquerai en détail le soir, parce que c'est beaucoup plus rapide comme méthode (si elle est correcte biensur!)

D'accord

Skops
