Bonjour ,
Commencez par vérifier si la réponse de 50 ohms est correcte .
Est ce vrai  ?
Le galvanomètre a la même déviation dans les 2 cas  , ce qui veut dire même courant .

Ce qui veut dire , même courant dans le galvanomètre  .

Bonjour. Oui la réponse est correcte. Vous pouvez vérifier ça dans le livre guide du bachelier. Pages 172#123. Merci pour votre aide. J'attends les démarche svp.

J'attendais que vous le vérifiez par vous même : cela aide à la résolution .
Dessinez les 2 circuits sous forme d'une seule ligne , bien l'un en dessous de l'autre .
Vous avez 3 courants à écrire et des tensions aux bornes de groupement qui doivent être égales .

Bonjour quarkplus. Merci pour l'information mais je ne comprend pas. Peux tu m'envoyer les demarche svp pour trouver le résultat. Encore merci.

SVP envois moi le dessin des des circuits je vais faire les démarches. Pour trouver la resistance

Cas 1  : sur une ligne , on part de A   , on trouve  R  = 3000 ohms  , on note le point B  après la résistance ,  on trouve  Rx   la résistance du  galvanomètre , on arrive en C  , c'est tout .
Pas la peine de dessiner le générateur , sans résistance , donc la tension U du générateur se trouve entre A  et  C  .

Cas 2   : juste en dessous , bien alignés ,
On part de A  , puis R  =  1500 ohms , point B   , puis  Rx  shunté avec la 50 ohms  puis le point C  , c'est tout .

Je ne comprend vraiment pas un schéma peut être me permettra a mieux comprendre l'idée SVP. Parce que le fait de shunté le galvanometre marque une dérivation il faudra qu'on calcule la résistance équivalente. Je vois pas avec ta réponse comment trouver R=50 ohms pour l'exercice proposé. Merci pour votre aide. J'espère que vous allez mieux m'aider

Oui , vous commencez à bien analyser la situation , je ne vois pas pourquoi vous ne voulez pas continuer .
La tension U est inconnue mais la même dans les 2 cas .
Le galvanomètre est parcouru par le même courant dans les 2 cas .
Que peut on dire de la tension aux bornes de BC  dans les 2 cas  ?
Appelons I1   le courant dans le premier cas : que vaut la tension aux bornes de BC  en fonction de  I1   ?

Quarkplus pouvez vous m'envoyer le dessin des deux schémas svp comme ça j'aurais une idée plus claire. Je ne peux pas comprendre. Svp

Waw personne ne peut m'aider a schématisé l'exercice que j'envois et de me donner le démarche de la réponse. Je crois en vous SVP aide moi. J'en n'ai besoin.

Ce n'est pourtant pas bien compliqué.

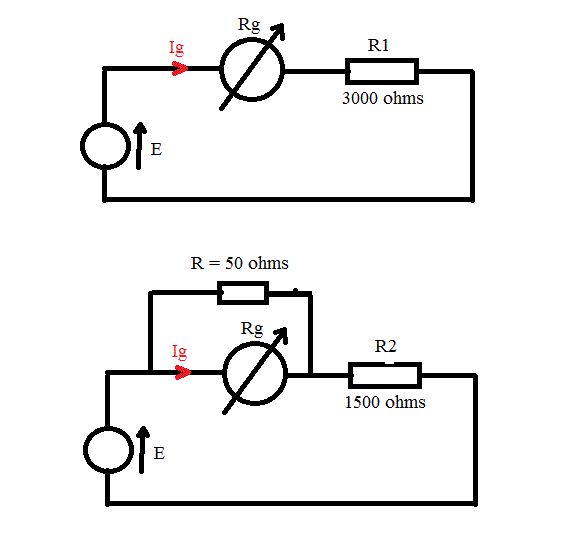

Circuit 1.

E = (Rg + 3000).Ig
Ig = E/(Rg + 3000)
-----
Circuit 2.

E = (1500 + 50Rg/(50 + Rg)).I
I = E/(1500 + 50Rg/(50 + Rg))
I = E.(50 + Rg)/(75000 + 1550Rg)

U = E - R2.I
U = E - 1500.E.(50 + Rg)/(75000 + 1550Rg)
U = E.(1 - 1500.(50 + Rg)/(75000 + 1550Rg))
U = E.(75000 + 1550Rg - 75000 - 1500.Rg)/(75000 + 1550Rg)
U = E.50.Rg/(75000 + 1550Rg)
U = E.Rg/(1500 + 31Rg)

Ig = U/Rg
Ig = E/(1500 + 31Rg)
-----
Et comme Ig est inchangé entre les 2 cas, on a :

E/(Rg + 3000) = E/(1500 + 31Rg)
1/(Rg + 3000) = 1/(1500 + 31Rg)
1500 + 31.Rg = Rg + 3000
30.Rg = 1500
Rg = 50 ohms

Sauf distraction.

Merci JP vous m'avez beaucoup aider. Encore merci

JP SVP aide moi aussi a résoudre l'exercice sur la rail de Laplace. Comme vous avez faire pour cet exercice. Svp
