Salut Skops

J'ai

Sauf erreur

Bon je trouve des R² et des trucs vachement compliqué, je vais recommencer

Skops

Ouais mais les R² se simplifient tout le temps normalement.
Genre pour la première Req, on a Req=R²/2R=R/2 etc

Mais je ne suis pas super sûr de moi

Mince, je crois que je me suis planté pour les résistances en dérivations, j'ai oublié d'inverser  à la fin :(

Skops

Moi j'ai 9Re/10 à la fin

Skops

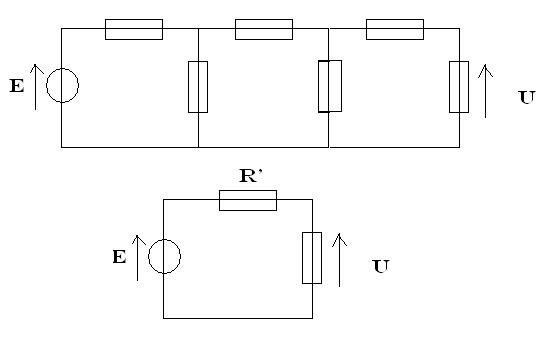

Je te dis mes Req :

R/2 puis 3R/2 puis 3R/5 puis 8R/5.

Pareil

Et tes générateurs ?

Skops

Petit curieux va

E/R (norton) puis E/2 puis E/3R (norton) puis E/5.

C'est bon, je vois où je me suis gouré

Skops

Pour déterminer u en fonction de E, tu passerais par la loi des mailles et par la loi de Pouillet ?

Skops

Je trouve u=2E/5

Skops

J'ai dû me planter, j'ai i = E/13R donc u=E-Req*i=E/5-(E/13R)*8R/5=E/13

i=(E/5)/((3R/5)+R)=E/8R non ?

Skops

3R/5 ?

Ah mince, c'est 8r ^^

Skops

T'es chaud pour un autre exo ?

Skops

Chaud bouillant

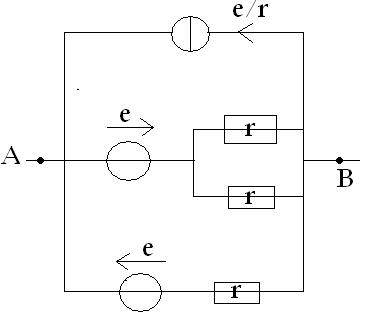

Déterminer le générateur de Thévenin équivalent au circuit



Moi j'ai juste une résistance de 3/r à la fin donc un générateur de 0e

Skops

Bon ba Req du milieu = R/2. On met les deux géné d'en bas en Norton, on a donc Req=R/3 et on a 3 norton : -e/r, 2e/r et e/r. On mélange tout et on obtient

Eta équivalent = 2e/r et Req=R/3.

Comme vaut mieux passer en thévenin, on a un géné qui vaut 2e/3 et une résistance de R/3.

Encore moins sûr que tout à l'heure

Pourquoi -e/r ?

Skops

Tu l'as orienté dans un autre sens que les autres, donc je me suis dit qu'un moins devant serait pas mal

C'est faux ?

Dis moi Skops, tu t'y connais en Egypte ancienne, les hiéroglyphes etc ?

Moi en fait, à chaque fois j'avais des tensions et intensité positives même si le sens n'était pas le même.
(Ca tiendrait qu'à moi, il serait orienté dans le même sens que tout les autres )

Moi de haut en bas pour les générateurs, j'ai e/R, 2e/R et e/R

Celui du bas et du haut sont de même sens donc je les ajoute ca fait 2e/R

et après, ils sont de sens opposé et ca fait 0

C'est où que c'est faux ?

Skops

Heu pas spécialement pourquoi ?

Skops

J'ai une tablette de hiéroglyphes à décoder pour lundi (Lien cassé)

Ba toi tu ne tiens pas compte de l'orientation que t'as indiquée sur le schéma, donc c'est là que le bât blesse.

Ok, merci

Skops

Non pas merci en fait

Sur le dessin, il yen a 2 vers la gauche et un vers la droite
Tu as mis un - seulement sur un des deux, pourquoi ?

Skops

Pas vu

Donc ca ferait 0 ?

Skops

Ba je pense, ce serait un exo qui aboutirait sur une réponse originale

Ou bien un énooOOOoorme piège

Non mais j'ai déja vu ca dans un exo

Mais ca doit pas être ca puisque on me demande en fonction de e et r
A moins que E=0e...

Skops

Bizarre ..

Je le trouve bizarre le Norton célibataire en haut, pas toi ?

Pas tellement ca devrait ? ^^

Skops

Ba un géné de tension sans sa résistance, c'est comme un gâteau sans chocolat, je m'imagine mal

Un générateur d'intensité, ca a forcément une résistance ?

Skops

Non, mais dans la représentation de Norton oui

_{J'ai retrouvé la vraie expression : comme un baiser sans moustaches. Je pensais autre chose, j'ai pas tenté}

Non moi, ca me parait pas étrange



Aller je vais me coucher
Bonne soirée et merci

Skops

Demain je demande à mon prof, j'aime pas ne pas savoir

Merci bonne nuit à toi aussi

Bientôt dans le top 50 guitou

A toute à l'heure

Salut Kévin Bien la journée ? _{(bien mangé au moins )}

Skops, j'ai demandé à mon prof et ......on a juste !

Ce circuit est équivalent à une simple résistance de R/3. Purement théorique
