Bonjour alors voilà je suis en BTS TPIL Techniques Physique de l'Industrie et du Laboratoire. C'est ma première année et la première fois ou j'utilise l'électricité dans son détail
Je n'arrive pas à faire une grosse partie de l'exercice
Toute aide est la bienvenue
Voici mon énoncé

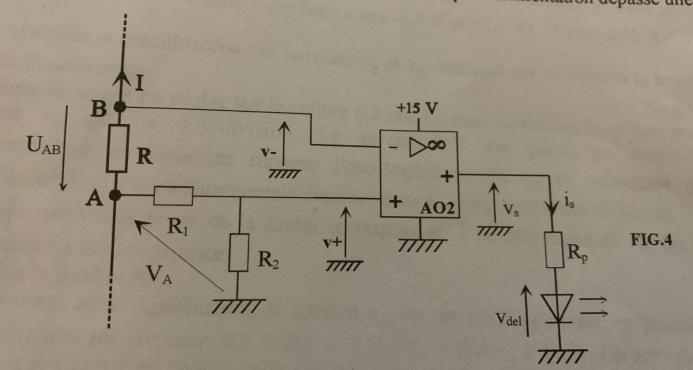

L'amplificateur opérationnel du montage représenté sur la figure est considéré comme parfait ces tensions de saturation sont + 15 V et 0 V le montage étudié permet de détecter les surintensités à la sortie d'une alimentation continue la sortie de l'amplificateur opérationnel commande une diode électroluminescente qui doit s'allumer lorsque le courant il est délivré par l'alimentation dépasse une certaine valeur
Valeur des résistances utilisés : R= 10m ohm R1= 2,2 k ohm et R2= 100 k ohm. Le potentiel du point A par rapport a la masse du monde est fixe Va=5,00V
Question 1
quel est le régime de fonctionnement de l'amplificateur opérationnel
question 2: calculer la valeur de la tension v +
question 3: calculer la valeur de la tension UAB quand le courant débité par l'alimentation à une intensité I= 5,0 A .en déduire la valeur du potentiel V-
Question 4
qu'elle est dans ces conditions la valeur de vs. et l'état de la diode électroluminescente
question 5: en cas de surintensités dans la résistance R la tension vs change d'État calculer la valeur minimal de l'intensité du courant I qui provoque le changement d'état de la diode
question 6 : on se place dans le cas où vs est égal 15 V calculer la valeur a donner à la résistance RP pour que l'intensité du courant qui traverse la diode soit is = 6mA sachant que la chute de tension a ses bornes est v del =1,6 V
Bonsoir
Commence par exposer ce que tu as été capable de faire et ce qui te bloque. Il sera plus facile de t'aider efficacement ensuite.
disons que je voulais savoir si le régime, c'était pour dire si c'était linéaire ou saturé? puisque je peux remarquer que - et avec la tension de sortie donc on peut dire que Vd = O
mais attendez, il ne peut pas être linéaire, il est forcément saturé puisque la sortie est relié à la borne +
