Electricité
salut les amis;
j'ai un ensemble de question de base;
est ce que la variation d'un champ électrostatique dans le temps soit en amplitude soit en direction engendre un champ magnétique?
un circuit placer dans un champ électrostatique
est ce que la variation de champ électrostatique produit un courant électrique dans le circuit
un condensateur dont l'un de ces armature placer dans un champ électrostatique
est ce que la variation de champ électrostatique a une influence sur l'autre armature? et c'est oui, quel est le types de ce influence?(changement de potentiel, production de courant....)
Bonjour,
est ce que la variation d'un champ électrostatique dans le temps soit en amplitude soit en direction engendre un champ magnétique?
Je suppose qu'il faut lire champ électrique, si oui, c'est le principe de base des ondes électromagnétiques.
Pour le reste, vous voulez dire ajouter un champ extérieur au champ électrique du condensateur ?
merci pour votre réponse,
que designer vous par :il faut lire champ électrique
pour le reste oui un champ électrostatique extérieure.
que designez vous par :il faut lire champ électrique
Vous parlez d'un champ électrostatique qui, par définition, ne dépend pas du temps, j'ai donc traduit par champ électrique.
Pour ce qui est de la deuxième question, un champ électrique variable appliqué à un fil crée un courant : c'est le principe des antennes.
Pour ce qui est des condensateurs, je ne sais pas si vous avez vu les capacités électrostatiques, si oui, vous avez du voir que la capacité d'un condensateur vient de l'interaction entre deux conducteurs, que les charges sont internes, et que cette capacité est très grande vs. celle de l'objet condensateur et de ses charges externes ; sinon, par ex.,
. Un champ extérieur va donc créer un courant très faible. Et vu la structure d'un condensateur il va être difficile d'appliquer un champ à une armature sans l'appliquer à l'autre.merci pour votre réponse;
un champ électrique variable appliqué à un fil crée un courant : c'est le principe des antennes.
Un champ extérieur va donc créer un courant très faible
c'est le courant induit
est ce que ce faible courant est le courant induit comme en électromagnétisme ?
Et vu la structure d'un condensateur il va être difficile d'appliquer un champ à une armature sans l'appliquer à l'autre.
je vient d'aborder le principe de fonctionnement de camera image orthicon qui ont mentionne que la variation de champ électrique sur la plaque induira un déplacement de charge dans la grille. le système plaque grille fonctionne comme un condensateur
est ce que ce faible courant est le courant induit comme en électromagnétisme ?
Ce courant induit est de l'électromagnétisme. Quand on dit courant induit, on pense courant d'induction (Faraday), c'est à cela que vous faites allusion je suppose. Il s'agit ici d'un courant induit (au sens créé) par le champ électrique appliqué à l'antenne, avec donc le même vocabulaire.
Pour ce qui est d'Orthicon, pourriez-vous préciser ? Le fonctionnement est assez complexe : processus d'émission d'électrons par la triode, accélération de ces électrons, focalisation de ceux-ci, interaction avec les électrons de la photocathode ...

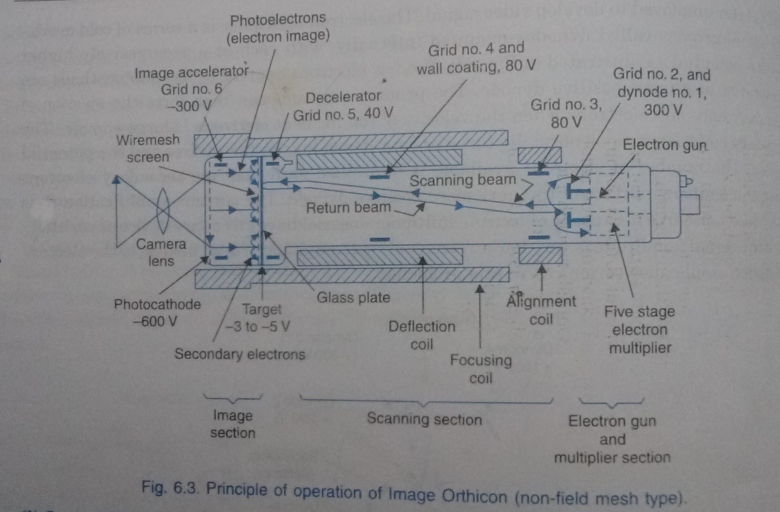

autrement dit quelle plaque ? quelle grille ? à indiquer sur le schéma ci-dessous.
Salut, je m'excuse pour le retard;
ce que je retiens : Le mécanisme de lecture dans l'image orthicon
L'image optique (venant de l'objectif) est projetée sur Une plaque photoémissive
Quand la lumière frappe cette plaque : Elle émet des électrons (effet photoélectrique).
Ces électrons vont vers une plaque cible mince située derrière (la plaque cible).
Ils y laissent une charge négative locale, proportionnelle à la lumière reçue à cet endroit.
La plaque cible porte une “image électrique de charges négatives”
Un faisceau d'électrons très fin balaie cette plaque point par point.
Les électrons du faisceau sont des particules négatives.
Ils sont donc repoussés par la charge négative locale :
→ soit déviés latéralement,
→ soit ralentis (perdent un peu d'énergie cinétique).
Derrière la plaque cible, il y a une Grille de lecture (grille de champ)
Elle capte le champ électrique produit par la trajectoire ou l'énergie des électrons du faisceau.
Ces modifications induisent un courant d'induction dans une grille de lecture (anode secondaire)
Ce courant est le signal vidéo analogique.
la variation de champ électrique déplacent légèrement les électrons dans le métal de l'anode — ce qui crée un courant très faible mais mesurable.
On appelle cela une induction capacitive ou effet d'image électrostatique.
Ce n'est donc pas un courant “induit” comme en induction magnétique
C'est une réponse capacitive à un champ électrique variable, pas une induction de type Faraday.
C'est la variation du champ électrique à proximité (créé par les électrons du faisceau) qui déplace des charges dans l'anode secondaire.

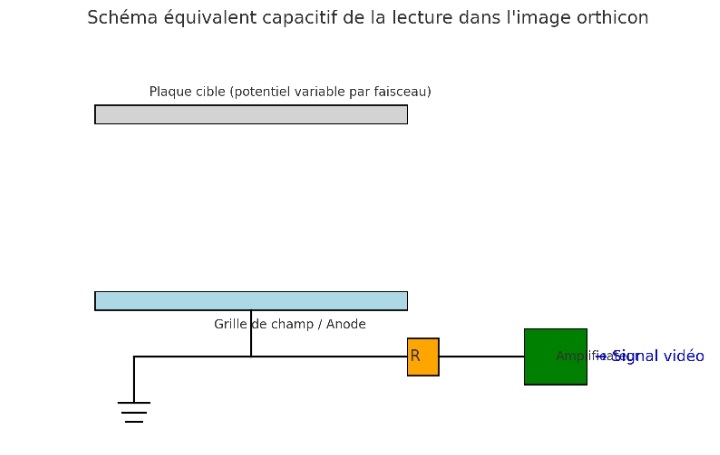

Modélisation par un circuit équivalent
On peut modéliser l'anode de lecture et la grille comme la plaque d'un condensateur :
Plaque cible - - - Une des plaques du condensateur
Grille de champ - - - Autre plaque du condensateur, couplée
Variation du faisceau - - - Variation de tension appliquée à la "plaque" supérieure
Ce qu'il se passe électriquement :
Le faisceau modifié crée un champ électrique variant dans le temps à l'approche de la cible.
Ce champ agit sur la grille comme si on appliquait une tension variable sur la plaque d'un condensateur.
Cela déplace des charges dans la grille → un courant traverse la résistance R.
Ce courant est amplifié et devient le signal vidéo analogique.
Bonjour,
Pourriez-vous donner un lien correspondant à votre description : cela ne correspond pas au schéma du 29-05-25 à 08:52 (non-field mesh type) ni au schéma d'un Orthicon field-mesh type.
Merci beaucoup pour votre réponse ;
il n y a aucun lien dans le net.
j'ai pose des questions dans chatgpt il me répond par ce que je déclare ,
mais je n'acquis pas ces principes et notion dans mes études en physique ,
on a pris la variation de flux magnétique créer un courant induit dans un circuit et la faraday et lenz...
mais pour le champ électrique on a rien avoir
c'est pour cela que je pose les question au début de ce sujet
Il est connu que chatgpt n'est pas vraiment fiable en ce qui concerne la physique.
Pour ce qui est du fonctionnement de l'orthicon, un moteur de recherche avec "image orthicon tube" vous aurait donné des réponses plus pertinentes : ,
Dans ce cas, les électrons émis par la photocathode extraient des électrons d'une grille qui devient donc positive ; on envoie dessus (en aller-retour) un faisceau d'électrons qui est en partie neutralisé et donc l'intensité du faisceau retour est fonction de l'éclairement.
Avec photoconduction : ,
Dans ce deuxième cas la lumière change la conductivité de la grille et lorsqu'on envoie un faisceau dessus, le courant qui circule dépend de la résistance et donc de l'éclairement.
Pour ce qui est du courant induit par un champ électrique c'est simplement la loi d'Ohm, et le induit est simplement le induit classique en français : "causer, déterminer, donner lieu à, engendrer, entraîner, impliquer ..." (d'après Larousse)
