Bonjour,
        exercice :

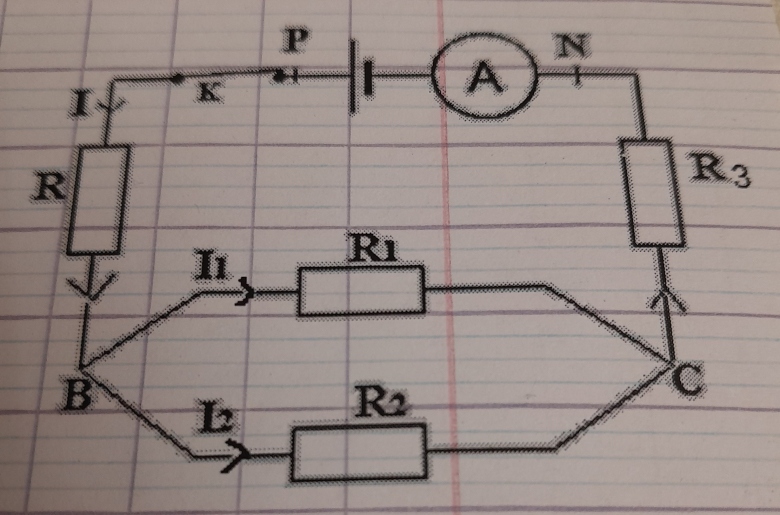

soit le circuit ci-dessous constitué :
    * D'un générateur (G) idéal maintient entre ses  bornes une tension continue  U_PN constante.
   * 4 résistors de résistances respectives : R ;  R₁ ; R₂   et  R₃ telles que  R₁=R₃=(R₂/3) =20
   *  un ampèremètre A de résistance nulle,
    * Un interrupteur K,

  1. Déterminer l'expression de la résistance  R_éq du résistor équivalent à l'association des résistors ( R; R₁; R₂ et R₃), puis vérifier que sa valeur est R_éq=55.
Réponse:
                       .    A.N :    ( C.Q.F.D.)

Question 2. on ferme le circuit, l'ampèremètre indique le passage d'un courant électrique  d'intensité I=100mA?
        2.1  déterminer la valeur de la tension  U_PN?
         2.2  Calculer les valeurs des intensités I₁  et  I₂
Mes réponses :


  2.
          2-1            (Loi d'Ohm)

                   A.N :     U_PN=5,5 V

       2-2



      d'après (2), on a

   d'après  (1), on a  alors

  A.N :    ?

    donc   I₂=25 mA

   Question 3. On relie B et C  par un fil de connexion. Déterminer la valeur de l'intensité du courant  I' indiquée par l'ampèremètre .

   Ma réponse :  U_PN=C^te=5,5 V (car générateur de tension idéal) et le fil de connexion entre B et C  court-circuite le circuit entre ces 2 points, il va faire comme si  R₁ et  R₂ n'existaient pas d'où    U_PN= I'(R+R₃)  .

    .

    A.N  :     I'= (5,5/40)= 137.5 mA.
Merci par avance de  corriger  et est-ce-que ma conception à la question 3 est bonne ?
Merci encore
