Bonjour

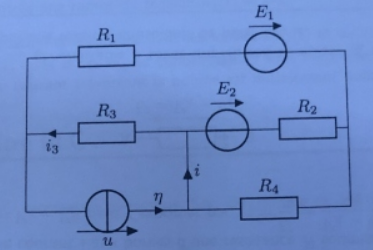

Commence par indiquer sur chaque branche l'intensité du courant la traversant en fonction uniquement de celles déjà indiquées.
Ensuite : loi des mailles.

Bonjour,
Oui c'est ce que j'ai fait mais cela ne marche pas. Je ne suis pas sure de comment j'ai placé les intensités au niveau du noeud central.

Bonjour,
voici la question à laquelle je n'arrive pas à répondre :

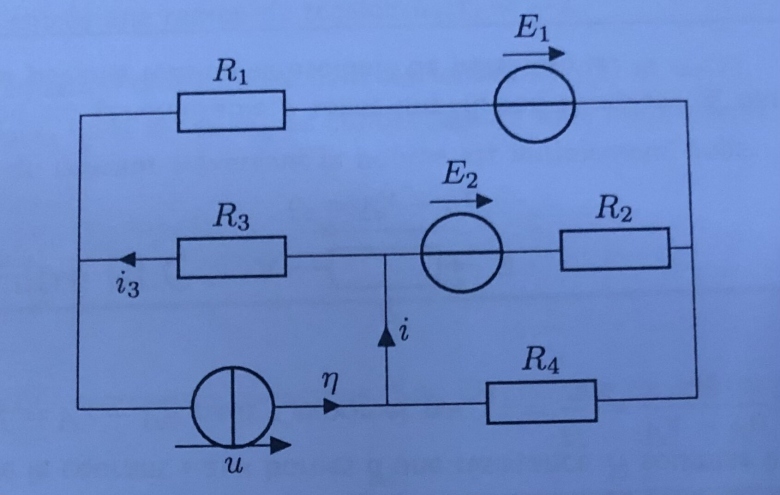

"En utilisant la loi des noeuds, montrer qu'il suffit de déterminer les expressions de i et de i3 pour connaître l'intensité du courant dans toutes les branches."

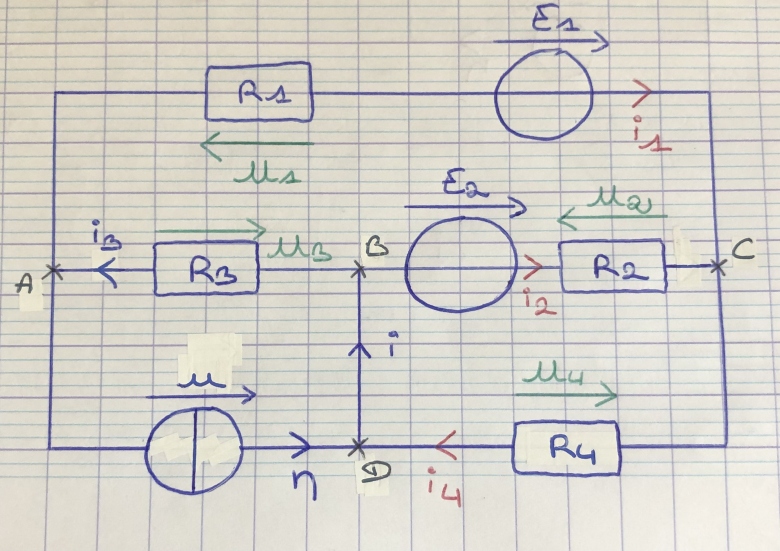

Je ne suis pas sûr de comment j'ai placé les intensités au niveau du noeud central, en effet j'ai cru comprendre qu'il n'y a qu'un seul noeuds car les points b et d sont confondus mais je n'arrive pas à voir ce que cela implique concrètement au niveau du schéma.
Pouvez-vous m'aider s'il vous plait.
Cordialement.





*** message déplacé ***

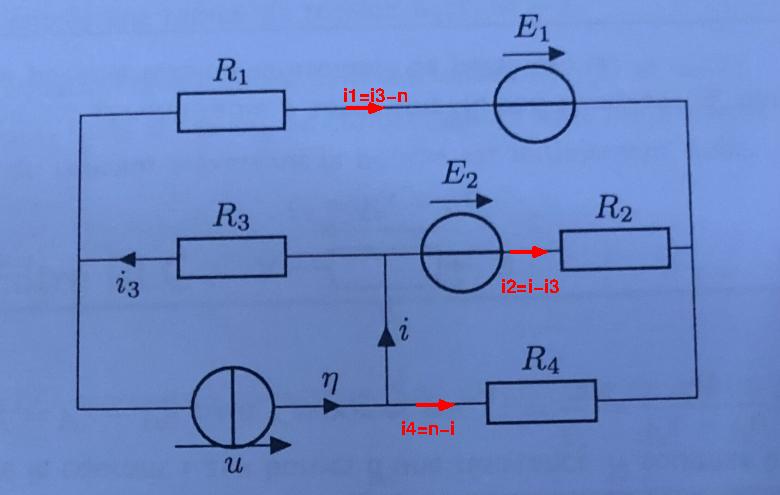

Un schéma est sans doute plus explicite. Il te reste à appliquer deux lois des mailles pour obtenir les deux intensités inconnues.
Attention : la tension aux bornes du générateur de courant est inconnue ; impossible d'utiliser pour calculer les intensités une maille contenant le générateur de courant. En revanche, une fois connues toutes les intensités, il est possible de calculer cette tension u.
Remarque : sur mon schéma, j'ai utilisé la lettre "n" à la place de ""

Bonsoir
Inutile de faire du double post (interdit sur le forum). Une réponse t'a été apportée au premier message.

*** message déplacé ***

D'accord je comprends, j'ai une dernière question je n'arrive pas à savoir si il y a 3 ou 4 noeuds sur ce schéma (en gros est ce que le noeud au milieu compte pour 1 ou pour 2 noeuds) et si il n'y en a que un seule je n'arrive pas à me représenter à quoi devrait ressembler le schéma
Cordialement,
Merci.

La borne commune à E2,R2 et la borne à R4 sont au même potentiel et constituent un seul noeud. Cependant,le schéma proposé a l'intérêt de simplifier l'utilisation de la loi des nœuds.
