Bonjour
J ai un exo que j arrive pas à faire pourriez-vous m aider
Énoncé:
On considère le montage ci-dessous alimenté par une source de tension sinusoïdale E1.
On fixe R1 = 15 K et C1 = 1 F

On visualise sur l'oscilloscope les tensions E1 eet le courant I3 circulant dans le montage (la chute de tension aux bornes des ampèremètres est considérée comme nulle)

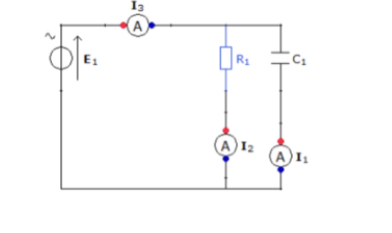

Dessin (1)

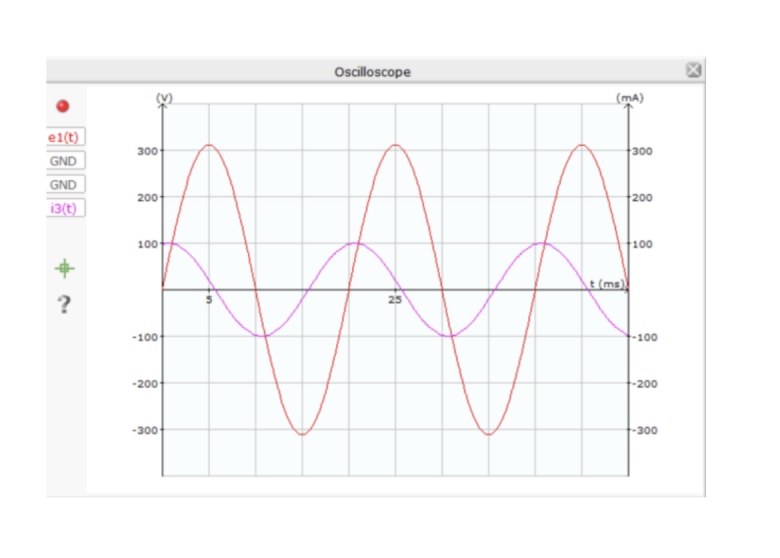

Dessin(2)
1) Déterminer graphiquement la valeur efficace de la tension d'entrée E1 et la fréquence du signal d'entrée E1.
2) Donner l'expression de l'impédance complexe du montage et calculer sa valeur.
3) Calculer la valeur du courant total circulant dans le montage et la comparer à
l'indication de l'oscilloscope (échelle droite)

4) En déduire les valeurs des courants efficaces circulant dans le condensateur et la résistance.
5) En se basant sur une représentation de Fresnel retrouver la valeur efficace de la du courant I3.
6) En déduire le déphasage phi entre E1 et I3.
7) Retrouver par le calcul la valeur de ce déphasage phi
