Bonjour je bloque sur un exercice d'electricité.
Voici les questions :
1° Donner l'expression de V2 en fonction de V1,R1,R2, ra et rb. Fait
2° Que devient cette question en considerant R2 très grand devant R1. Fait

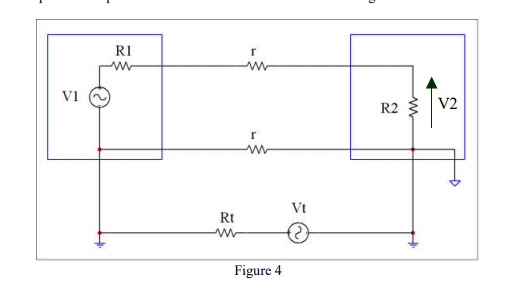

3° Donner l'expression de V2 dans cette nouvelle configuration ( Figure 4 ).
C'est ici que je bloque au systeme.
J'en suis à Vt=rt.(Ia+Ib)+rb.Ib
rb.Ib+V1=Ia(R1+ra+R2)
V2=R2.Ia
Je remercie d'avance pour toute aide
Bonjour,
Je n'ai pas vérifié les calculs mais ils ont l'air correct.
Vt=rt.(Ia+Ib)+rb.Ib
rb.Ib+V1=Ia(R1+ra+R2)
est un système de deux équations à deux inconnues Ia et Ib, donc on peut en tirer Ia que l'on reporte dans
V2=R2.Ia
Cela provient de votre deuxième équation, vous déterminez Ib à l'aide de la première et vous reportez cette valeur dans celle que vous venez d'écrire.
Si vous avez
Ia=k*Ib+z (1)
et
Ib=w*Ia+q (2)
en reportant la (2) dans (1) vous aurez :
Ia=k*(w*Ia+q)+z qui ne contient plus que Ia
Vous n'avez jamais vu en mathématiques les systèmes d'équations linéaires à deux inconnues ?
En électricité, il y a des (Ia,Ib) à la place des (x,y) mais les calculs et méthodes sont les mêmes.
Du coup j'ai bien intégré Ia dans la première equation et maitenant je dois mettre sous le même denominateur la fraction ou non ?
Avec votre message de 12:10 et de 12:30 vous avez fini, non ?
Vt=rt.(Ia+Ib)+rb.Ib (1)
rb.Ib+V1=Ia(R1+ra+R2) (2)
De (2) on tire Ia = ( rb.Ib + V1)/(R1+ra+R2) (2') (12:10)
De (1) on tire Ib=(Vt-rt.Ia)/(rt+rb) (1') (12:30)
On injecte Ib de (1') dans (2')
(j'ai pris les notations du texte)
On regroupe les Ia et ... on obtient une formule ultra-compliquée
sauf erreur de calcul !
