Bonsoir, j'ai besoin d'aide pour cet exercice. Merci
1.
Ve est un signal alternatif carré d'amplitude 3V. On donne VF = 1V si D conduit. Donner l'allure de VR pour le montage suivant.
A. Signal carré, niveaux 0V et +6V
B. Signal carré, niveaux 0V et 2V
C. Signal carré, niveaux +2V et -2V
D. Signal carré, niveaux 0V et -2V
2.
Calcule la valeur moyenne du signal périodique suivant
A. 1 Volt B. -1 Volt C.4 Volt D. 2 Volt
3.
Si la longueur d'onde d'une onde sonore est de 7,5 m alors :
A. 2 points distants de 10m sont en phase
B. 2 points distants de 15m sont en phase
C. 2 points distants de 20m sont en phase
D. 2 points distants de 25m sont en phase

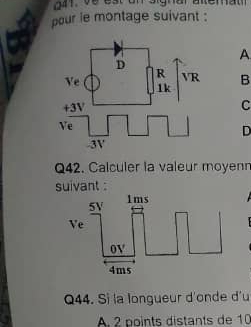

Désolé pour la qualité des images la 1ere est pour l'exercice 1 et la seconde pour le 2e exercice
Vraiment désolé po
Bonjour
Impossible de faire un cours structuré sur la diode sur un forum. Si cet exercice t'est demandé, tu dois bien tout de même avoir un cours sur le sujet... Quelques mots tout de même...

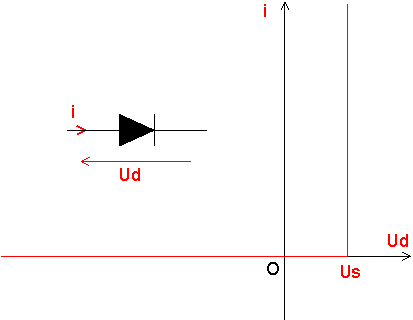

Commence sur ton schéma par orienter la diode conformément au schéma ci-dessous.
La caractéristique (simplifiée) de la diode (courbe i=f(Ud)) est rappelée ci-dessous. Il faut distinguer deux cas de fonctionnement possibles :
1° : diode bloquée : i=0 et Ud<Us (tension de seuil appelée VF dans ton énoncé) ; Que vaut VR dans ce cas ? A quelle condition sur Ve, cette situation est-elle possible ?
2° : diode passante : i>0 et Ud=Us =VF=1V (selon ton énoncé) . A quelle condition sur Ve cette situation est-elle possible ? Quelle est alors la valeur de VR
Pour la question 2, je te rappelle l'expression de la valeur moyenne de la tension, valeur calculée sur une durée d'une période :
