Bonjour, J'aurais besoin d'un petit éclaircissement:

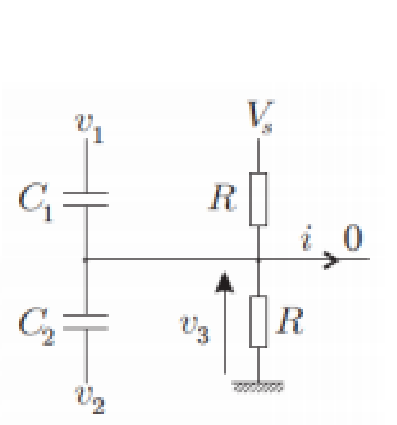

Le dispositif formé par les condensateurs est alimenté par les tensions
v1(t)=1/2*Vs+V1*sin(wt)
v2(t)=1/2*Vs-V1*sin(wt)
(Vs n'a pas été définit avant, c'est un potentiel?, )
Est-ce que cela veut dire que l'on fait comme si il y avait un générateur de tension qui délivre une tension v1 au dessus de C1?
Est-ce que la tension aux bornes de R est Vs-V3?
Est-ce que les potentiels aux deux nœuds sont égaux?
Merci
Bonjour
La masse du montage est définie sur le schéma. C'est le point donc le potentiel est choisi arbitrairement nul. Il est indiqué "Vs" au dessus de la résistance du haut. Cela signifie que la différence de potentiels (ou tension) entre ce point et la masse vaut Vs. Il faut donc imaginer un générateur idéal de tension continue dont la borne "+" est branchée à la borne supérieure de la résistance du haut (marquée Vs) et dont la borne "-" est reliée à la masse. Tu peux aussi imaginer un deuxième générateur dont la fém est v1(t) branché entre la borne supérieure de C1 et la masse et un troisième générateur de fém v2(t) branché entre la borne inférieure de C2 et la masse.
Tout d'abord merci pour la réponse.
J'ai encore une interrogation:
comment savoir de quel sens orienté orienté la tension de nos générateurs.

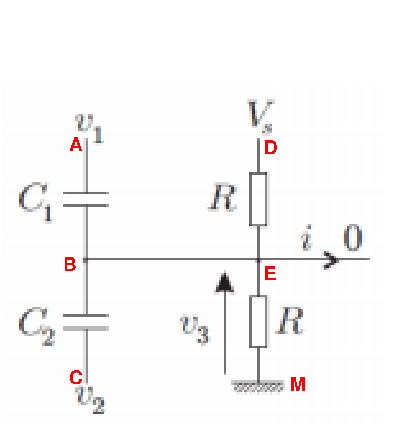

Pour plus de clarté j'ai attribué une lettre à chaque noeud ou borne du circuit. Les relations que je vais écrire sont valides en valeurs algébriques.
v3=VE-VM=VB-VM
v1(t)=VA-VM
v2(t)=VC-VM
Vs=VD-VM
