electricité
Bonjour je ne suis pas sur de mes réponses sur un exercice d'électricité si vous pouvez m'aider svp :

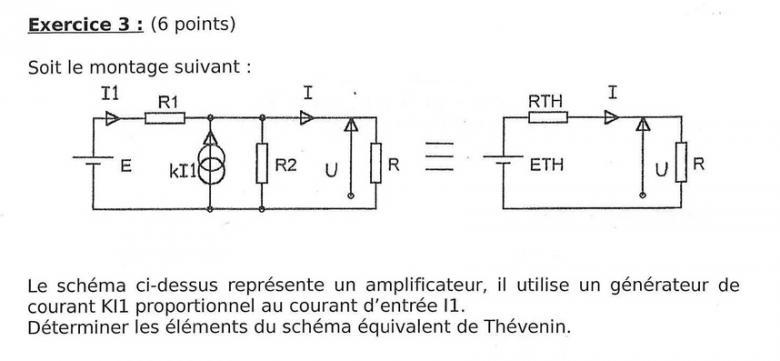

ci dessous le sujet ainsi que ce que j'ai fait

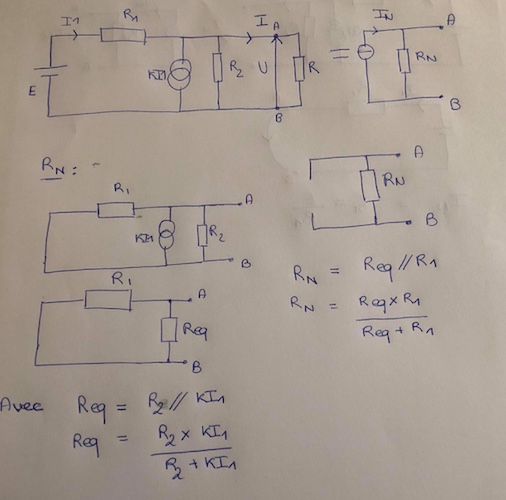

J'ai donc utilisé le théorème de Norton et j'ai obtenu
- RN = Req * R1/ Req+R1
avec Req = R2 // kI1
Req = R2 * kI1/ R2+ KI1
-IN = I1 = E/R1
Eth = IN * RN
Eth = E/R1* Req*R1/Req+R1
Rth = Rn = Req*R1/Req+R1
Merci d'avance
I
Bonjour
Sans tout vérifier, je suis en mesure d'affirmer que ton résultat est faux car tu utilise des formules non homogène :
K est un réel sans dimension ; K.I1 a donc la dimension d'une intensité. Pas question donc d'additionner K.I1 à une résistance comme tu le fais.
Je te rappelle que Eth représente la tension U dans le cas particulier où la résistance R est débranchée (I=0)
Rth représente la résistance du circuit vue des points A et B lorsque R est débranchée et lorsque les sources sont débranchées (source de courant enlevée, source de tension remplacée par un fil conducteur de résistance négligeable)
Tu aurais raison avec k=0 ; ici, il faut tenir compte du générateur de courant...
Tu peux considérer que, lorsque R est débranchée, Eth est la tension aux borne de R2, cette résistance étant parcourue par le courant d'intensité (k+1)I1.
Tu obtiens ensuite l'expression de I1 en considérant que R2 et l'ensemble {E,R1} sont sous la même tension.
Exact pour la première relation :
L'égalité des deux tensions dont je t'ai parlée précédemment conduit à :
Tu en déduis cette valeur particulière de I1 que tu injectes dans l'expression de ETH.
Attention : la méthode consistant à débrancher les sources pour obtenir RTH n'est pas correcte dans le cas où existe comme ici une source liée. Le plus simple consiste à déterminer le courant de court-circuit, c'est à dire en fait le courant électromoteur de Norton (c'était peut-être le sens de ton interrogation de 17h53 ?). Pour cela, tu remplaces R par un fil conducteur de résistance négligeable et IN est l'intensité du courant traversant ce fil. Pour terminer :
Je n'arrive pas a comprendre l'égalité E-R1.I1= (k+1)R2.I1....

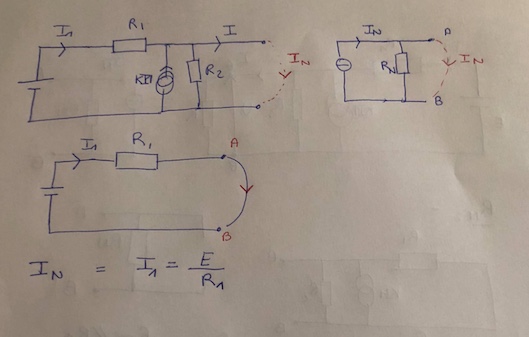

Pour la suite lorsque je court circuit le courant, je remplace R par un fil conducteur, IN devient E/R1 car le courant ne traverse plus le résistance R2 ni le générateur de courant, est ce que c'est ça ?
Je n'arrive pas a comprendre l'égalité E-R1.I1= (k+1)R2.I1....
Regarde bien le schéma : R2, le générateur de courant (mais çà : on s'en moque car ce générateur fournit une intensité qui ne dépend pas de la tension à ses bornes) et l'ensemble série {E,R1} sont sous la même tension. De plus R2 est parcouru par le courant d'intensité (k+1)I1 alors que R1 est parcourue par le courant d'intensité I1...
Pour IN : tu as raison d'enlever R2 puisque cette résistance n'est parcourue par aucun courant. Le générateur de gauche est effectivement parcouru par son courant de court-circuit : I1 = E/R1. En revanche tu as tort concernant le générateur de courant : il fournit toujours l'intensité k.I1 quelle que soit la tension à ses bornes. Cela conduit donc à :
