Électricité
Bonjour, j'aurais vraiment besoin d'aide pour ce type d'exercice que je ne comprend pas.
Merci de votre aide.
Dans cette exercice il n'y a pas de valeurs.

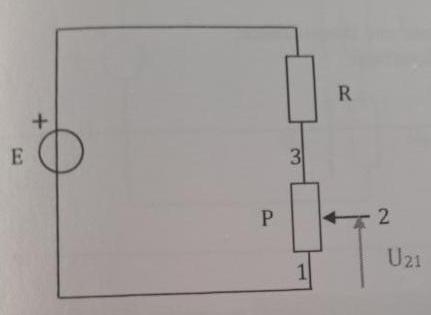

Le potentiometre P a une resistance de valeur Rp entre ses bornes 1 et 3 qui sont connectées au reste du circuit. Sa borne 2 est mobile et permet davoir une resistance R12 variable comprise entre 0 et Rp.
Calculer les valeurs minimale et maximale de la tension U21 en fonction de E, R et Rp; préciser la position du curseur 2 dans chaque cas.
Le circuit est basique c'est un générateur relier à deux résistance en série dont R1 et Rp qui est le potentiomètre
Bonsoir
La notion de diviseur de tension te dit-elle quelque chose ?
Sinon : exprimer l'intensité I qui traverse le circuit puis loi d'Ohm...
Bonjour
C'est déjà bien d'avoir remarqué l'incohérence de ton résultat ! Tester un résultat littéral sur quelques cas simples est une excellente habitude que tu dois conserver !
La loi des mailles (ou plus simplement la loi de Pouillet mais celle-ci n'est pas toujours enseignée) conduit à une intensité du courant :
La loi d'Ohm appliquée à la résistance R12 conduit à :
Cela conduit à :
ce qui est cohérent avec ta remarque.
