Bonjour,
j'ai récupéré un exo corrigé mais je ne comprends pas la correction
J'ai E1-U(R1)-U(R)=0
E1-r1I1-RI2=0
E1-r1(RI2-E2/r2+R')-(r1+R)I2=0 Je ne comprends pas comment on arrive à ce résultat en utilisant les règles de kirchoff

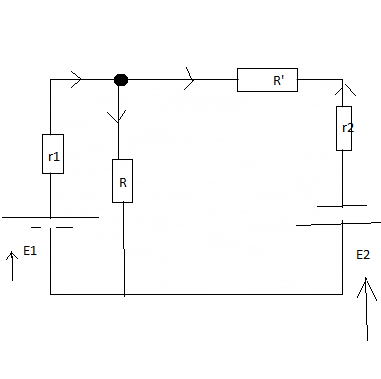

Il y a 2 résistances R et R'. 2 générateurs E1 et E2 et j'ai deux résistances directement liées à E1 et E2 ce sont r1 et r2. J'ai un noeud entre r1 et R' et R.
Le courant va dans le sens des aiguilles d'une montre.
Je n'ai pas mons scanner, donc je suis embétée pour vous montrer le schéma.
Attention qu'avec les symboles et les sens choisis, E2 est négative.
E1 - r1.I1 - R.I2 = 0 (1) (Equation de la maille passant par E1 , R1 et R)
R.I2 - (R'+r2).(I1 - I2) - E2 = 0 (2) (Equation de la maille passant par R , R', r2 et E2)
-----
(2) --->
R.I2 - E2 = (R'+r2).(I1 - I2)
(R.I2 - E2)/(R'+r2) = (I1 - I2)
(R.I2 - E2)/(R'+r2) + I2 = I1
I1 = (R.I2 - E2)/(R'+r2) + I2
On remet cette expression de I1 dans (1) --->
E1 - r1.[(R.I2 - E2)/(R'+r2) + I2] - R.I2 = 0
E1 - r1.(R.I2 - E2)/(R'+r2) - r1.I2 - R.I2 = 0
E1 - r1.(R.I2 - E2)/(R'+r2) - (r1 + R).I2 = 0
-----
Sauf distraction.
Si E1 est positif E2 sera toujours négatif?
Sur ma feuille j'avais noté E2+R2I1+R'I1-RI2=0 pourquoi est ce faux?
C'est un peu n'importe quoi.

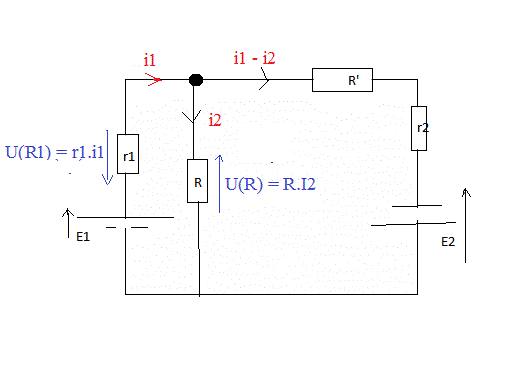

Sur mon dessin, j'ai indiqué i1 et i2 correspondant aux relations que tu as données dans ton premier message.
Et dans le message du 05-01-12 à 17:17, cela correpond à i2 placé ailleurs.
On fait ce qu'on veut pour nommer les différents courants et indiquer leur sens conventionnel, mais une fois cela fait, ON NE PEUT PLUS EN CHANGER EN COURS d'EXERCICE.
-----
Au lieu d'écrire l'énoncé par bribes et morceaux, tu aurais du noter l'entièreté de l'énoncé et le schéma complet (peut-être donné avec les différents courants imposés en nom et en sens) sans aucune intérprétation de la part.
Il aurait alors été possible de placer les différents courants conformément aux indivcations de l'énoncé et ensuite de résoudre l'exercice sans ambiguité.
l'énoncé n'imposé pas des noms pour les courants.
Merci de votre aide en tout cas, j'ai quand même réussi à déterminer i1 i2 et I
