Bonjour je n'arrive pas tres bien cette exercice.
Pour la 1 j'ai utilisé le theoreme de superposition mais je ne suis pas sure du tout (avec loi des mailles ...)
merci de bien vouloir m'aider

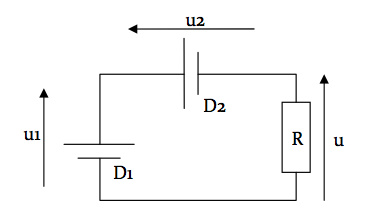

Les dipôles D1 et D2 ont les caractéristiques respectives suivantes :
D1 : E1 = 48 V, r1 = 1,5 Ω
D2 : E2 = 24 V, r2 = 0,5 Ω
Ils sont placés en série avec une résistance R de 10 Ω.
Calculer :
1. l'intensité du courant dans le circuit
2. la tension aux bornes de chaque dipôle

Electricite

Posté par re : Electricite 18-09-11 à 15:12

Salut,

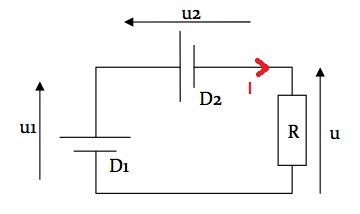

Il faut déjà choisir un sens au courant.
Donc un générateur sera en convention générateur, l'autre pas ...

Electricite

Par la loi des mailles :

u + u2 - u1 = 0

<=> R.I + (E2 + r2.I) - (E1 - r1.I) = 0

<=> E2 - E1 = (r1 - r2 - R).I

<=> E1 - E2 = (R - r1 + r2).I

<=> I = .......

Puis connaissant I

u = R.I = .....
u1 = E1 - r1.I = ......
u2 = E2 + r2.I = .....

Sauf faute d'inattention
