électricitè.
ex 9
+-
a) - G -
| |
-L-A1
| |
-L-A2
b)les intensités sont 67,3 et 33,2
l'ampèremètre de 67,3 mesure l'intensité de la 1è lampe et l'intensité 33,2 mesure la 2è lampe+ la 1è lampe D'où Intensité MOINS FORTE.
c)puisque l'intensité est la même dans tout le circuit,nous savons que le circuit est en dérivation d'où un partage de l'intensité qui traverse les lampes c'est pourquoi 33,2+33,2=66,4 proche de 67,3
Est ce bon??
*** message déplacé ***
Edit Coll : un seul exercice par topic ! ; merci
Bonjour,
Un seul exercice par topic !
Pourquoi as-tu posté cet exercice dans le topic de l'exercice numéro 6 ?
________________
Figure pour cet exercice :
Peux-tu recopier l'énoncé à la suite ?
Oh mince mille excuse j'avais pas fais attention que c'était l'exercice 9:'(:$

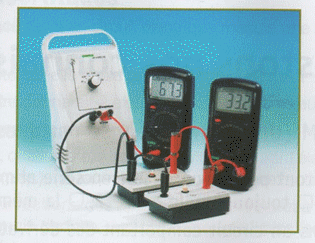

a. Schématisez le montage de la photographie ci-après.
b. Quelles sont les intensités mesurées par chacun des ampèremètres sachant qu'ils sont tous deux sur le même calibre 200 mA?.
A quelles branches du circuit ces intensités correspondent-elles?
c. Calculez la valeur de l'intensité du courant électrique dans la branche restante?
Voici comment je vois les choses (mais je peux me tromper) :
Quelle serait donc l'intensité dans la branche où il n'y a pas d'ampéremètre ?
Sur mon schéma, au milieu, de haut en bas :
. le générateur de courant continu
. la lampe du milieu
. la lampe du bas
Il n'y a aucun calcul à faire pour connaître l'intensité du courant qui circule dans la lampe du bas. Il suffit de lire sur l'ampèremètre.
Mais il n'y a pas d'ampèremètre pour la lampe du milieu. Pour celle-ci il faut faire un calcul. Que vaut l'intensité du courant qui circule dans la lampe du milieu ?
Intensité dans la branche du haut, celle du générateur ; c'est l'intensité "totale" : I = 67,3 mA
Intensité dans la branche du bas, celle de la deuxième lampe : I2 = 33,2 mA
Que vaut I1 l'intensité dans la première lampe, celle du milieu ?
En physique, ne pas indiquer l'unité c'est comme si il n'y avait pas de résultat.
Oui ! ! !
I = I1 + I2
I = 67,3 mA
I2 = 33,2 mA
I1 = I - I2 = 67,3 - 33,2 = 34,1 mA
