J'ai l'exercice suivant à faire:

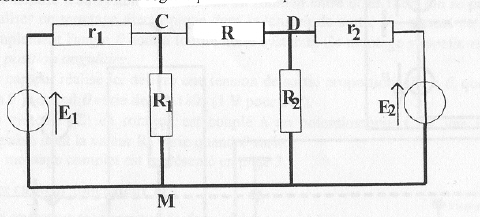

On considère le réseau en régime permanent (cf schéma). Déterminer par la méthode de votre choix l'intensité et le sens conventionnel du courant circulant dans la résistance R de bornes C et D.
Voici ce que j'ai fait pour l'instant:
Je me sers du théorème de superposition pour calculer séparément l'intensité aux bornes de R quand E1 est éteint puis quand E2 est éteint.
Seulement, je ne sais pas comment déterminer le sens conventionnel du courant, ce qui me "bloque" pour calculer l'intensité: je ne sais pas s'il faut additionner les 2 intensités trouvées, les soustraire...
Pouvez-vous m'aidez?
Merci beaucoup
Tout dépend du sens que tu as donné au courant pour faire les calculs. Si tu as gardé le même sens à chaque fois, tu peux additionner les deux valeurs trouvées.
Si le résultat est négatif, le sens conventionnel est l'inverse de celui que tu as choisi pour mener tes calculs.
merci beaucoup de votre aide! Je trouve en effet l'intensité positive dans un sens et négative dans l'autre...je peux donc déterminer le sens de I dans R.
Une approche simple est l'utilisation de l'équivalent Thévenin.
Tu cherches l'équivalent Thévenin entre les points C et M du circuit composé de E1, r1 et R1
Tu cherches l'équivalent Thévenin entre les points D et M du circuit composé de E2, r2 et R2
Et c'est quasi fini ...
Sauf distraction.

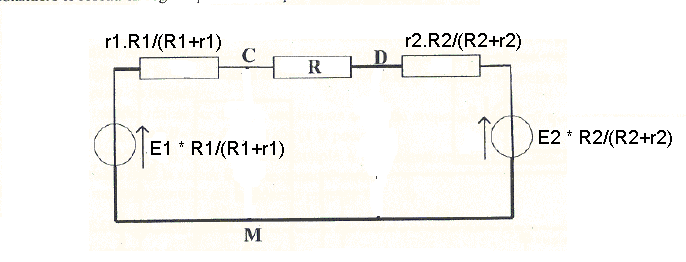

Voila, avec Thévenin comme expliqué, on arrive directement à ceci :
Et donc le courant dans R est immédiatement trouvé en écrivant l'équation de l'unique maille de circuit restante.
-----
Sauf distraction.
