Bonjour,

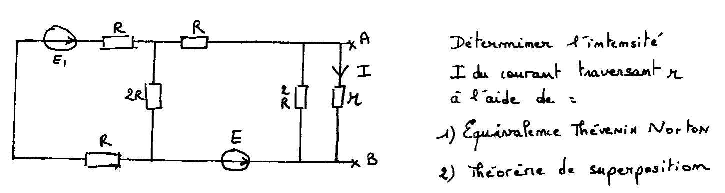

L'image du montage et les questions associées se trouvent ici ne pouvant pas les mettre directement sur le forum
Merci d'avance pour vos reponses
Salut j'aimerai bien t'aider mais je ne comprend pas ce que tu as écrit à coté de la résistance juste en dérivation avec r. Est-ce R^2 ou 2R
Désolé mais pour thévenin et norton je vois pas
mais avec le théorème de superposition cela donne:
on annule E1 (court circuit), puis on calcule la résistance équivalente entre 2R et 2R qui se retrouvent en série Req=R. Puis tu associes R+R=2R.Tu arrive à un pont diviseur chargé, tu calcules donc la résistance équivalente entre 2R et r en dérivation Req=(2Rr/(2R+r)).On a alors V1=(Req/2R+Req)E2=(Rr/(2R^2+2Rr))E2 (a vérifier)
De même tu trouve V2 en annulant E2
V2=((r+Rr)/(2+2Rr+r))E1 (a vérifier)
VAB=V1+V2
Voila, je ne suis pas sur de me calcul mais je suis sur de ma méthode désolé pour Thévenin et Norton bon courage!!!!!!!
