Bonjour,
j'ai toujours eu du mal pour comprendre quelle tension on visualise sur quelle voie.

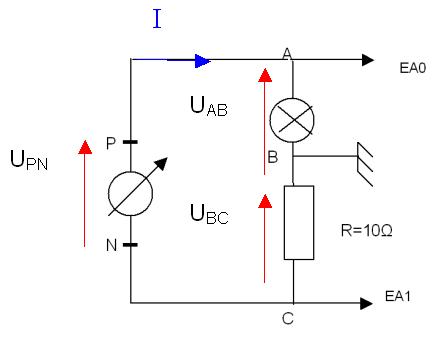

par exemple sur ce schéma :
- sur la voie EA0 on visualise la tension aux bornes de la lampe,
- sur EA1 on visualise celle du conducteur ohmique, mais du coup, la tension au bornes du générateur on la visualise sur quelle voie?
D'autre part est ce que la convention récepteur a un lien avec l'orientation de la flèche qui indique la voie EA0 ou EA1 ? est ce que le signe de la tension s'en trouve changé?
merci
Salut!
Pour visualiser la tension aux bornes du générateur, il faut considérer l'endroit dans le circuit où se trouve la masse. Ici il te faut une autre voie si tu veux la visualiser séparemment.
Tu veux dire est-ce-que les conventions servant à dire que UAB est la tension entre A et B ont un lien avec le fait que les flèches aillent vers l'extérieur du circuit? Je ne comprends pas trop ta question désolé
