Bonsoir,
J'ai un exercice à faire mais je reste bloquer à une question.

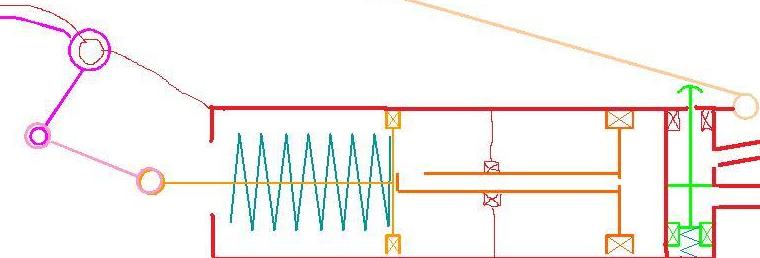

On me demande d'isoler le verin (orange foncé sur mon schéma)et d'en déduire l'effort appliqué sur l'autre verin (orange clair).
Ensuite je dois isoler l'autre vérin (orange clair) et en déduire l'effort horizontal appliqué sur la biellette (rose clair).
Je ne sais pas du tout comment m'y prendre.
Je pensais à P=F/S
Dans les données de l'exercice j'ai :
entree d'air sous pression 10 bars
ressort de rappel (bleu) F=60 N en position intermediaire
Pouvez-vous m'aider svp ?
Merci par avance
je n'arrive pas a mettre l'image donc je vous transmet le lien
http://www.servimg.com/image_preview.php?i=1&u=12037576
Salut,
on isole le piston orange foncé (évite d'utiliser deux couleurs similaires car on a du mal à s'y retrouver)
* la force exercée par le fluide : F = P.S
* la force de contact entre les deux pistons.
* non néglige le poids du piston (?)
etc...
Pour le piston orange foncé
j'ai trouvé :
F=P*S= 100 000 * (piR² - pir²)
en fait pour la surface j'ai retirer l'aire de la tige. Est-ce correct ???
On fait l'hypothese que les dimensions de la surface d'appui entre la tige secondaire et le bouchon sont negligeables. Quant au poids, on ne nous indique rien.
