Bonjour pouvez vous m'aider svp car je suis perdue ? merci d'avance !

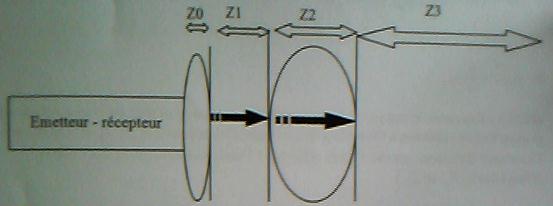

Voici l'image et son énoncé:
On souhaite réaliser l'image d'une tumeur d'épaisseur e que l'on souhaite déterminer à l'aide d'une échographie. Pour cela on utilise un Emetteur- récepteur d'ultrasons qui envoie des ondes d'intensités I0à travers un gel d'impédance Z0tel que la transmission en intensité est totale (et vaut donc 1).Ensuite ces ondes pénètrent dans un second milieu d'impédance Z1= Z0=1,2*106 SI.Après avoir traversé ce second milieu, elles arrivent au niveau de la tumeur qui a une impédance acoustique Z2= 3,6*106 SI. Le milieu suivant Z3 a une impédance acoustique Z3= 10,8*106SI.La célérité c0 et c1 des ultrasons dans les milieux d'impédance Z0 et Z1 est de 550 m/s. La célérité c2 des ultrasons dans le milieu d'impédance Z2 est de 700 m/s.
Soit T0/1et R0/1 les coefficients de transmission et de réflexion en intensité à l'interface entre les milieux d'impédance Z0 et Z1.
On me demande de calculer T0/1et R0/1 !
bonjour,
cela m'étonnerait que ce soit la question posée vu que l'on te donne la réponse dans l'énoncé (transmission totale entre 0 et 1 lié au fait que Z0=Z1): R0/1=0 et T0/1=1
SI c'est la question que l'on me demande sous forme d'un qcm mais je ne vois pas pourquoi et comment on trouve R0/1=0 et T0/1=1 ?
QCM:
A) R0/1=1 et T0/1=0
B) R0/1=0,5 et T0/1=0,5
C)
T0/1= ((Z1-Z0)/(Z0+Z1))² et R0/1=1
D) R0/1=1 et T0/1=1
E) T0/1=1 et R0/1=0
Sinon je ne vois pas pourquoi T0/1=1 (Quelle formule doit-on utiliser?) ?
Et en quoi R+T=1 peut nous servir comme le sait -on ,doit t-on l'apprendre par coeur ou savoir le démontrer ?
voici les diverses formules a connaitre permettant de retrouver FACILEMENT les expressions de tous les coefficients de réflexion/transmission en fonction des impédances:
par continuité de l'amplitude
par continuité de la pression
par conservation de l'intensité acoustique
Prends en bonne note, c'est un aide mémoire très utile en PCEM, que je donnais à mes élèves quand j'enseignais en prépa PCEM
Bon courage
