Bonsooooiiir! Je bloque sur un exercice de dynamique, si qqun veut bien y jeter un ptit coup d'oeil et eclairer ma lanterne ?
merci;
Un corps de masse 100kg est supsendu en ses points M et N à deux cordes OM et ON attachées en O au crochet d'une grue et faisant respectivement des angles de 60° et 45° avec l'horizontale.
Représenter les tractions exercées en M et N par les cordes.
Calculer leur intensité - graphiquement
- par calcul
Je coince au niveau du calcul et au niveau graphique..je vois pas du tout ce qu'il faut faire...
J'ai fait un dessin, j'espere qu'il est lisible...
merci d'avance

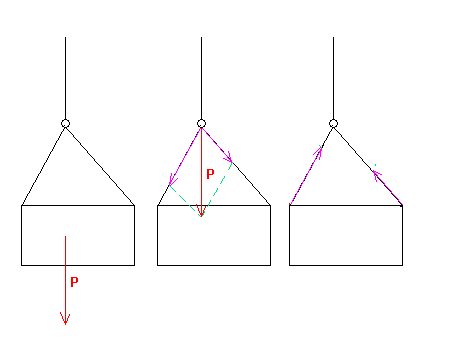

Si la caisse est bien horizontale, c'est que sa charge n'est pas centrée. En effet, la verticale passant par le câble passe forcément par le centre de gravité de la charge suspendue (dessin de gauche).
L'effort sur l'anneau est P = 100*9,81 = 981 N (dessin du milieu)
Il se décompose en 2 composantes mauves dans la direction des cordes. (les tensions dans les cordes peuvent donc être calculées avec un peu de trigonométrie).
Les tractions dans les cordes, sont transmises au points d'attaches des cordes. (dessin de droite).
A toi ...
-----
Sauf distraction.
