DM physique
Voilà j'ai un EXERCICE DANS UN DM que je cromprend pas :
a) Faire le schema éléctrique de se montage
b) Comment est branchée la lampe L2 par raport à l'association des lampes L1 et L3
c)Quelle esr la lampe dont chaque bornes est reliée au générateur uniquement par des fils de connexion ?
d) Quelle est la valeur de la ttension entre les bornes de la lampe L1 ? Justifier
e) Quelle est la valeur de la tension entre les bornes de l'association des lampes L1 et L3 ? Justifier
f) Quelle est la valeurs de la tension entre les bornes de la lampe L1 ? Justifier

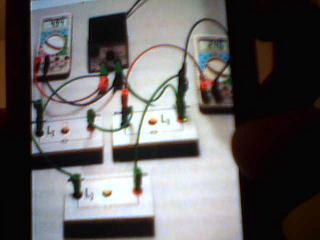

Aide : Si vous voyez pas les chiffres sur les ampèrmetre sur celui de gauche le nombre affiché est 4.94 et celui de droite cest afficher 2.46!
Merci de votre aide !
Bonsoir,
Petite astuce...
Si tu réponds d'abord au brouillon aux questions b) et c), tu pourras facilement faire le schéma de la a)
(Personnellement, j'aurai posé l'exercice à mes élèves ainsi, en inversant b,c et a.)
Aide : Si vous voyez pas les chiffres sur les ampèrmetre
Non, ce ne sont pas des ampèremètres...
Pourquoi ?
Tout simplement parce qu'on te demande dans les questions de trouver des valeurs de tensions...
Et puis un ampèremètre se branche TOUJOURS en série avec le dipôle pour lequel tu souhaites mesurer la valeur de l'intensité le traversant.
Ici, sur ta photo, ils sont branchés en dérivation de tes dipôles (ou d'une association), donc ce sont des voltmètres !
A partir de là, en revoyant ton cours sur les lois d'unicité de la tension dans un montage en dérivation et la loi d'additivité (loi des mailles) des tensions dans une association en série, tu devrais sûrement être capable de trouver quelques pistes de résolution de ton exercice...
Qu'est-ce que tu n'as pas compris ? Comment sont branchées tes lampes ? Le cours sur les lois des tensions ? Autre chose ? Pose une question !
Si c'est le branchement des dipôles qui te gêne, il va te falloir revoir tes cours de 5ème dans ce cas...
Néanmoins, je t'aide à démarrer en te répondant aux questions b) et c) comme je te l'ai suggéré...
Tu peux voir que la lampe L1 et la lampe L3 sont reliées par un fil, elles forment donc une association ("branchement") en série que j'appelle {L1
L3}.
Ensuite, tu peux voir que la lampe L2 est branchée aux bornes ("autour") de cette association en série => Donc la lampe L2 est en dérivation avec l'ensemble {L1 L3}
Enfin, tu peux constater que le générateur est également branché "autour" de l'ensemble {L1 L3} => Le générateur est branché en dérivation avec {L1 L3}
En résumé, tu as donc 3 branches en dérivation :
(*) une contenant le générateur
(*) une contenant l'association en série {L1 L3}
(*) une contenant la lampe L2
Pour les voltmètres :
(*) Le voltmètre de gauche est branché aux bornes du générateur.
(*) Le voltmètre de droite est branché aux bornes de la lampe L3.
Maintenant, je te laisse le soin de faire le schéma et de le soumettre...
Ensuite, on verra ensemble (ou un autre membre) pour l'étude des lois afin de déterminer les valeurs des tensions...
