Bonjour;
Mon chère prof de mécanique ayant vu que nous n'avons pas vraiment réussi notre dm qu'il nous avait donné pour aujourd'hui nous en as donné un autre pour demain... plus dur encore je n'ai mème de formule.
Voici l'énoncé :

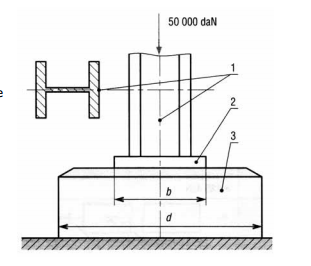

Le fer H , repéré 1 sur la figure, supporte un effort de
compression de 50 000 daN. Le fer est soudé sur un plat carré
en acier de coté b repéré 2. L'ensemble repose sur un support
circulaire 3 en béton de diamètre d posé à même le sol.
1. Calculer la section du fer H si la contrainte admissible de
l'acier est de 10 daN.mm-2.
2. Déterminer le coté b du carré 2 si la contrainte
admissible en compression du béton est
de 0,4 daN.mm-2.
3. Calculer le diamètre d du socle si la contrainte
admissible à l'écrasement du sol est de 2,5 daN.cm-2.

Pour la 1 ) J'aurais dis = N / S = 50000/10 = 5000 mais je suis à peut prèt sur que ce sois faux, ayant pas de leçon dessus je ne comprend vraiment pas et c'est pareille pour chaque question. J'aimerais pouvoir comprendre et ne pas faire bètement.
MErci
