***Bonjour***

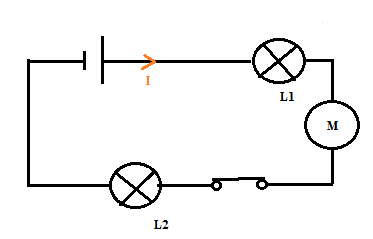

1) Schématise un circuit en série avec dans l'ordre:
Un générateur, une lampe (L1), un moteur (M), un interrupteur fermé (K) et une autre lampe (L2) identique à L1.
2)Flèche le sens de circulation du courant.
3)L1 brille-t-elle plus, autant ou moins que L2? Pourquoi?
4) On ouvre l'interrupteur K, qu'observe t-on? Pourquoi?
On referme l'interrupteur K, et on ajoute une nouvelle lampe L3 en série.
5)La place de L3 dans le circuit est-elle importante? Pourquoi?
6) Schématise ce nouveau montage.
7)Désormais, L1 et L2 vont-elles briller plus, autant ou moins qu'avant? Pourquoi?
8)Sur le schéma précédent, ajoute des courts-circuits sur L1 et L3, qu'observe t-on? Pourquoi?
***Etant donné que c'est un DM, je l'ai cherché en ayant appris mon cours, mes propositions sont ...***
***Là où je bloque ...***
***Merci d'avance pour votre aide***
***Edit gbm***
Voilà ce que j'ai fait:
3) L1 et L2 sont identiques donc elles brillent autant l'une que l'autre, l'intensité est la même tout au long du circuit en série.
4)Lorsque l'interrupteur K est ouvert, le courant ne circule plus, L1 et L2 s'éteignent.
Je bloque sur le reste des question pourriez vous m'aidez svp?
Merci d'avance
1 et 2 --> Fait
3. OK
4. OK
5. L'intensité est identique dans tout le circuit en série, donc pour 3 lampes identiques ?
6. Rajouter une lampe sur mon schéma
7. Tu rajoutes une lampe en plus des deux autres.
La loi des mailles induit donc une diminution de la tension aux bornes des deux premières lampes, du fait de l'introduction de la troisième.
Conclusion ?
8. Que proposes-tu ?
Qu'induit un court-circuit ?
Pour le schéma, est ce qu'est ça va si je l'ai fait dans l'autre sens: de haut en bas?
5.J'ai mis ça:
La place de L3 dan sale circuit est importante car il y a déjà deux lampes et lorsqu'on en ajoute une troisième, l'éclat des trois lampes sera plus faible. Plus on ajoute de lampe en série, et plus leur éclat est faible.
Est ce que c'est juste?
7. Conclusion: L1 et L2 vont moins briller car les récepteurs se partagent l'énergie du générateur (et maintenant il y a aussi L3).
8.Je n'arrive pas à faire à cette question, pourriez vous m'aidez svp?
L'essentiel est de respecter l'ordre, après dans un sens ou dans l'autre, qu'importe.
5. Oui ! Mais tu peux la placer n'importe où sur le circuit non ?
7. TB
8. Que signifie court-circuiter ?
5. Oui
8. Si on relie accidentellement les bornes d'une pile par un bon conducteur, on établit un court-circuit. La pile se décharge.
8. Conclusion: On observe qu'après avoir mis des courts-circuits sur L1 et L3, ces lampes ne seront plus traversée par le courant car il emprunte la boucle du court-circuit et devient très fort.
Est ce que c'est juste?
Si tu courcircuites L1 et L3 --> leur tension devient nulle, elles sont donc éteintes.
L2 va briller plus intensément.
