dm de physique sur les forces
Bonjour je dois faire un devoir de physique pour lundi mais je ne suis pas sûre des forces appliquées donc je n'arrive à rien faire!j'espère que vous pourrez m'aider!

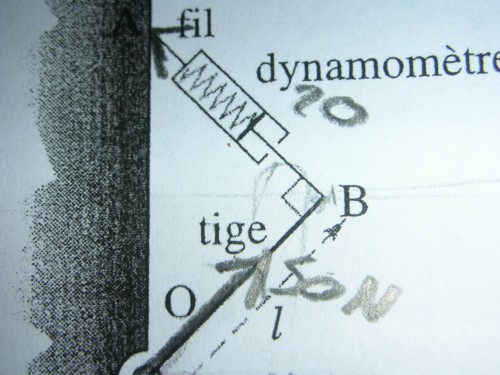

Une tige de longeur l=1m, encastrée (dans un mur vertical) est retenue en B par un fil dont la tension est indiquée par un dynamometre. A l'équilbre, le fil est perpendiculaire à la tige OB, AB=1m et T=20N. De plus le poids de la tige homogene a pour valeur 50N.
1)faire le bilan des forces appliquée à la tige.
Il y à le poids,vertical, vers le bas
la tension du fil, direct° du dynamometre, vers le haut
Quelles sont les autres forces?
2)déterminer la force exercée par le mur à l'aide d'une construction graphique
Cette force à-t'elle la meme direction que le fil ou bien est-t'elle perpendiculaie au mur?
3) déterminer les caractéristiques de cettte force par une méthodes analytique
Etant donné que je ne sait déja pas déterminer quelle est cette force!!Je ne comprend rien!
Merci d'avance bonsoir à tous
Bonjour,
Où est A sur le schéma ?
1) La tige est soumise à 3 forces :
- le poids P : direction ? sens ? valeur ?
- la tension du fil T : direction ? sens ? valeur ?
- qui est la 3ème ? la réaction R du mur en O, bien sûr. Je suis surpris que tu ne l'aies pas trouvée, alors qu'on en parle dans l'énoncé de la 2ème question !
2) Ecris l'équilibre vectoriel des forces.
On en déduit R = -P-T
Une construction graphique permet de tracer R.
3) Comme vous l'avez fait en cours, il s'agit de projeter l'équilibre vectoriel des forces sur 2 axes
C'est parti pour la tournée de Nicolas, demain à mon réveil je pourrais voir un alignement de topic à son nom
Je vais me coucher, bonne journée
Merci, Infophile
Bonne nuit à toi.
Mais, malheureusement, aujourd'hui, je dois passer une partie de la journée au bureau.
Je commence par un peu de maths pour le remonter le moral.
Bonjour Nicolas,
Où est A sur le schéma ?
Je le vois sur la figure, il est en haut à gauche du mot "fil" mais dans une zone d'ombre
