Dm
Bonsoir ,
Exercice 1
1) La sensibilité verticale est S=2V/division . Quelle est la valeur maximale Umax de cette tension ?
2)Quelle est sa valeur efficace U ?
3) Avec quel appareil de mesure pourrait on vérifier le résultat précédent ?
4) La durée de balayage est 0 = 2ms/division . déterminez la période T de cette tension
5) Calculez sa fréquence
Pour la 3 je pensse que c'est avec un voltmètre !?
Mais pour les autres question je suis vraiment en galère ! Pouvez vous m'aidez le plus vite merçi
Bonjour,

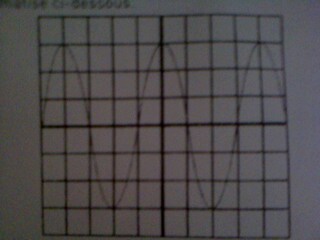

Combien y a-t-il de divisions entre la ligne du zéro (l'axe des abscisses) et le sommet de la courbe représentant cette tension alternative, sinusoïdale et périodique ?
Sachant que la sensibilité est de 2 volts par division, que vaut en conséquence la tension maximale ?
Je ne compte pas comme toi.
Entre la ligne centrale (la ligne du zéro) et le haut de l'écran je trouve 4 divisions. De même entre cette ligne centrale et le bas de l'écran.
Mais on te demande le nombre de divisions entre la ligne centrale et le sommet de la courbe qui représente la tension.
Exact !
Donc, puisque la sensibilité verticale est de 2 volts par division et qu'il y a 3 divisions, que vaut la tension maximale Umax ?
je sais pas si c'est sa mais je pensse qui faut faire 2x3 = 5 donc la tension maximale Umax est 5 !?
Tu es vraiment sûre que 2
3 = 5 ?
Il faut en effet faire 2 3 = ...
D'autre part si tu ne mets pas l'unité, le résultat ne veut rien dire. Quelle est l'unité de tension électrique (ou différence de potentiel électrique) ?
Oui,
la tension maximale vaut bien Umax = 6 volts
ou
Umax = 6 V
___________
Il y a dans ton cours (dans ton livre ou dans ton cahier) une relation entre la valeur efficace de la tension Ueff et la valeur maximale de la tension Umax
Peux-tu :
1) recopier cette relation telle qu'elle est dans ton livre (ou ton cahier) ?
2) appliquer cette relation pour calculer Ueff puisque tu sais que Umax = 6 volts
