Bonjour,
J'ai un exercice suivante :
Un appareil comporte trois cuves contenant de l'eau, de la menthe et du cassis. Trois boutons (e,m et c) commandent les électrovannes (E,M et C). Les électrovannes permettent d'obtenir de l'eau pure (E), de la menthe à l'eau (E+M) ou du cassis à l'eau (E+C). Une pièce (p) est nécessaire pour obtenir une boisson à la menthe ou au cassis. L'eau est gratuite. Le déclenchement d'un bouton quelconque (e,m ou c) ou introduction de la pièce déclenche une temporisation (la temporisation n'est pas traité). Si cette temporisation arrive à son terme avant qu'un choix cohérent ait été fait, la pièce est rendue (fonction de restitution P). La pièce est également rendue en cas de fausse manœuvre ou de commande incohérente.
Donner l'équation logiques de E,M, C et P.
Pouvez-vous me donner quelques idées, s'il vous plait.
Merci beaucoup.
Bonjour,
Le sujet ne me parait pas clair.
Je comprends mal comment on peut ne pas traiter la temporisation.
Que se passe-t-il si un choix cohérent est fait? Par exemple, bouton e seul. Ou encore pièce puis bouton m ou c pendant la temporisation?
Bonjour,

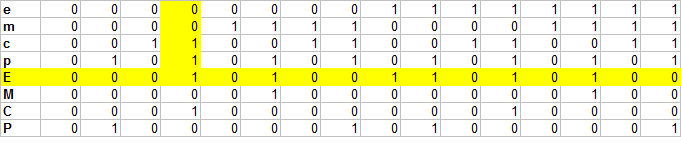

J'ai la solution mais j'ai du mal à comprendre. Par exemple quand j'appuie le bouton "c" et met une "p". Pourquoi électrovanne sort de l'eau ?
Merci
Quand tu fais c et p tu sors de l'eau ET DU CASSIS! Regarde "C".
C'est normal pour un sirop à l'eau. Non?
D'accord une part.

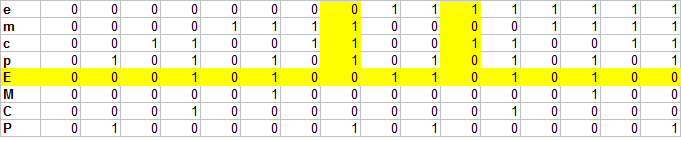

D'autre part, si je tape deux boissons payant à la fois. Il n'y aura rien qui sort ?. Par exemple, deux colonnes que j'ai colorié.
Merci en avance.
A mon avis, ça ne marche qui si tu as:
e seul
e et p (p sera rendue)
m et p
m, e et p
c et p
c, e et p
e seul Donne de l'eau
e et p (p sera rendue) Donne de l'eau
m et p Donne de la menthe à l'eau
m, e et p Donne de la menthe à l'eau
c et p Donne du cassis à l'eau
c, e et p Donne du cassis à l'eau
