Bonjour à tous!
Il se trouve qu'un exercice me pose un soucis, le voici :

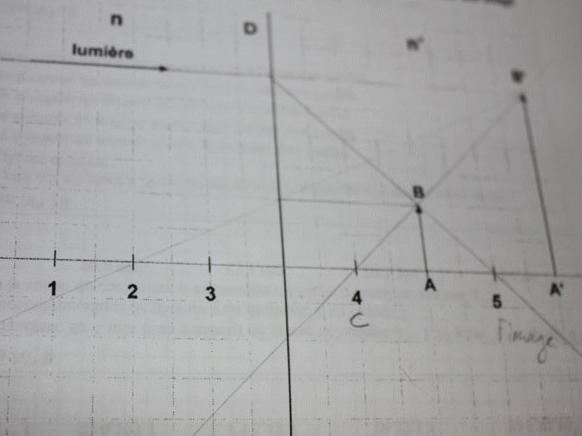

" Sur le schéma suivant
le système optique D est un dioptre qui de l'objet AB donne une image A'B' .
Question: Où se trouve le foyer objet du dioptre ?
Question2 : Que vaut le rapport n'/n ? "
Pour la première question: je trouve qu'il est sur le point 2 ( comme on le devine sur mon image, désolé mais je n'ai pas de scanner à ma porté ). Il se trouve que la bonne réponse est le point 5 ?!
Chez moi il correspond à mon foyer image ! J'ai beau me retourner le cerveau je ne comprends pas où est mon erreur dans mes constructions vu que le rayon parallèle à l'axe optique puis allant sur le foyer image est mon fameux point 5 .
Le point 4 est le centre du dioptre ...
Et pour la deuxième question forcément, la bonne réponse découle de la question précédente ...
Merci d'avance !
Edit Coll : image placée sur le serveur de l' Merci d'en faire autant la prochaine fois !
Salut alors en lisant ton exercice et en regardant ta consctruction j'observe que tu a effectivement fait une bonne construction puisque ton foyer objet se trouve bien a gauche soit en 2.Mais comment tu sais que ça doit etre au 5.Pour ça il faudrait que ton image A'B' soit a gauche.C'est bizarre ton exercice.Et c'est le cas d'une lentille,d'un miroir du télescope de Newton?
je pense enfin je ne me suis pas attardé sur ton problème mais tu te trompe avec le tracé de l'image d'un objet reel et l'image d'un objet virtuel en effet l'objet est lintersection des rayon incident et l'image et l'intersection des rayon emergent
or dans ta construction il me semble que tu ai fait l'inverse
Poupounete> Je sais que c'est sur le point 5 parce que cet exercice est tiré d'un annale ^^"
Cette question n'ayant pas été retirée, ça veut dire qu'il n'y a pas d'erreur au niveau de la réponse .
Hooki> En fait pour les tracés j'ai essayé de partir de l'objet sachant que les rayons arrivent toujours dans du milieu objet réel .
Je ne sais pas trop comment j'ai pu inversé en fait ^^"
Merci à vous deux d'avoir répondu ^^
