Bonjour à tous,

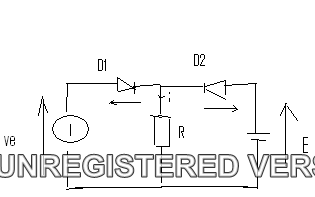

j'ai besoin d'aide sur l'lectronique SVP j'ai mon circuit ci dessous je veux etudier les differents possibilités de fonctionnement du circuit.
V_e=Vsin(wt)
1)quelque soit l'etat des diodes
2)D1 passant D2 bloqué ?
3)D2 passant D1 bloqué ?
4) les 2 passantes
Merci d'avance
Bonjour,
Quelques idées :
Quand une diode est passante VD = 0 et ID>0 et si elle est bloquée ID=0 et VD<0.
Ou D passante interrupteur fermé.
D bloquée interrupteur ouvert.
A vous lire. JED.
donnes quelques détail.
Veux tu étudier le courant qui traverse la résistance ou bien la tension à ses bornes?
Bonsoir,
Si mes souvenirs sont bons vous pouvez utiliser l'idée suivante :
Dans le cas d'une association de diodes à cathodes communes (votre exercice) la diode susceptible de conduire est celle dont
l'anode est portée au potentiel le plus élevé.
Par exemple : si ve>E alors D1 conduit et D2 est bloquée et Ri = ve
Partant de là il n'est pas possible que les deux diodes soient passantes en même temps où toutes les deux bloquées.
A vous de conclure. JED.
