Bonjour,

Une possibilité de réflexion, parmi d'autres :

On fixe un point de référence (0V au point commun des cathodes des diodes).

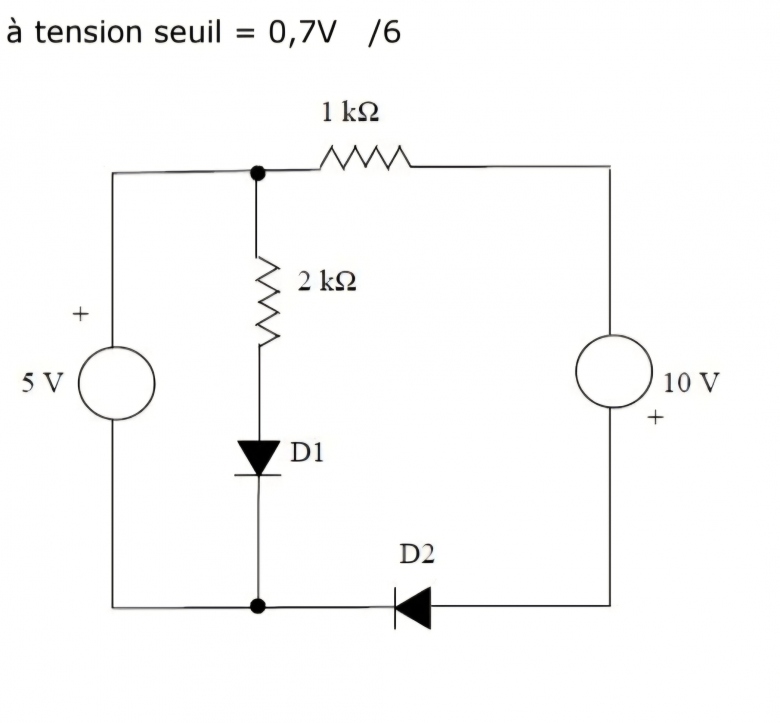

On a donc + 5V, imposé par le générateur de 5 V au point commun entre les 2 résistances (dessin de gauche).
La branche avec la 2 kohm et D1 a donc du + du coté de l'anode de D1 et du 0 V du coté de sa cathode, D1 est donc passante.

La résistance de 1 kohm et le générateur de 10 V sont en série, on ne modifie donc rien dans les courants si on croise ces 2 composants, on a alors le dessin de droite et on voit que : dans la branche avec D2 et la résistance de 1 kohm, on a du 0V du coté de la cathode de D2 et du + du coté de son anode et donc D2 est ...

Désolé pour la qualité des dessins, ils sont parfaits dans mon ordi et passent tout déformés sur le site.

Bonjour,

Dans le cas général, on étudie les cas bloquée/passante pour les deux diodes (donc quatre cas) et à l'aide des inégalités, on en déduit le fonctionnement ... Il n'est pas interdit de commencer par ce qui parait être intuitivement le fonctionnement.

Ici c'est plus simple :
Aux bornes de A (2kΩ D1), vous avez un générateur de tension de 5V, donc vous aurez toujours 5V aux bornes de A quelque soit le reste du circuit, vous pouvez donc en déduire "comme d'habitude" l'état de D1.
Pour D2, il faut prendre la "grande" boucle "externe" pour déterminer l'état de D2.

Candide Pas de souci merci beaucoup pour vos explications 😁

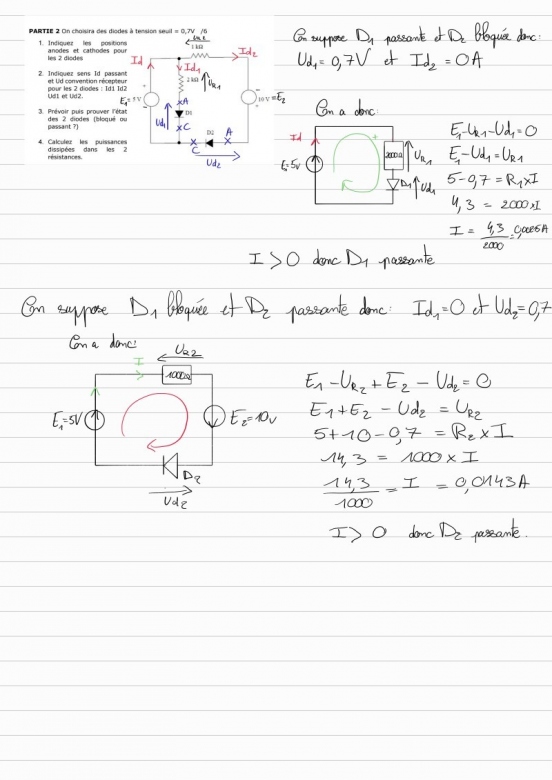

gts2 Bonjour tout d'abord merci pour votre aide. Je voulais savoir si j'avais bien compris ce que vous m'aviez dit. Voici mes calculs:
