Diode nomenclature

Posté par
nisrine0000
25-09-18 à 22:21

Bonsoir,
Je voudrais vous poser une question à propos de l'anode et de la cathode de la diode.

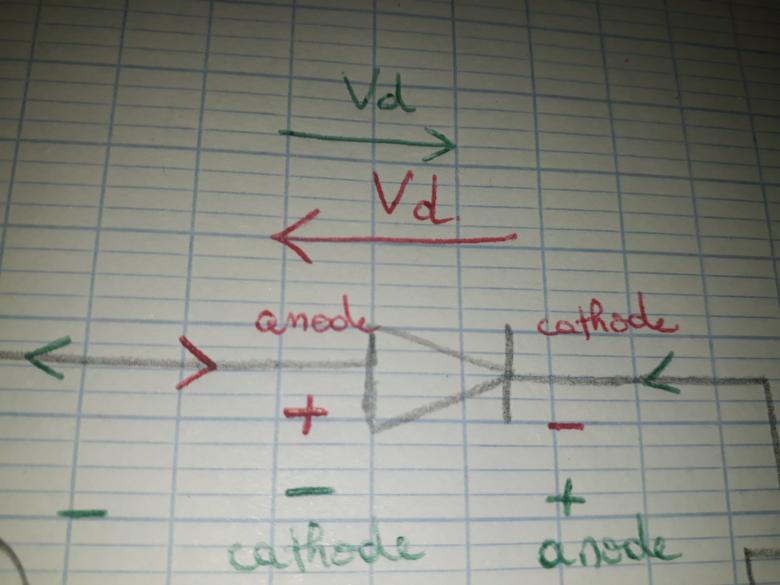

L'anode est toujours le pole positif et la cathode est toujours le pole negatif Donc pour le courant en rouge l'anode est à gauche mais pour le vert l'anode c'est à droite ?


Ou bien la cathode doit etre toujours du coté du trait vertical ?

Diode nomenclature

Posté par
vanoise
re : Diode nomenclature 26-09-18 à 19:01

Bonjour
L'appellation anode cathode date de l'époque où les diodes n'utilisait pas des matériaux semi-conducteurs mais des lampes avec des électrodes (première moitié du XXième siècle). Par analogie avec les cuves à électrolyse que tu as peut-être étudiées, on appelle  anode l'électrode + et cathode l'électrode - dans le cas où la diode conduit. On ne change pas le nom si on applique une tension de signe opposé.

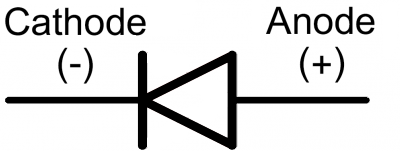

En clair : la diode ne laisse passer le courant que dans le sens anode - cathode à l'intérieur de la diode. La flèche habituellement peinte sur la diode va de l'anode sur la cathode ; cette flèche indique le sens passant.

Diode nomenclature

Posté par
nisrine0000
re : Diode nomenclature 26-09-18 à 19:49

Mille Merci !!
