Coucou j'ai commencé cet exercice mais je bloque à partir de la question 3 :
Pour le traçage de courbe je ne sais pas comment faire

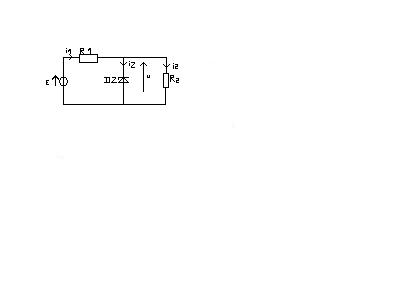

La tension Zéner de la diode du montage ci-joint, supposée parfaite, est Uz=12V. On donne R1=1kOhm
1.On a mesuré u=6v lorsque E=16V. En déduire la valeur de R2 (j'ai trouvé 600 Ohm
2.On règle E à la valeur E=35V. Calculer les intensités i1, i2, iz des courants (j'ai trouvé i1=23mA, i2=20mA, iz=3mA)
3.Pour quelle valeur minimale de E la tension u atteint-elle 12V ?
4.Tracer la caractéristique de transfert en tension u=f(E) du montage. On donne Emax=50V.
5.Tracer les courbes i1(E), i2(E), iz (E)
6.Quelle puissance maximale Pmax la diode Zéner doit-elle pouvoir dissiper ?
Merci de vos explications et du temps passé dessus et de me dire si mes réponses sont justes
