Je bloque sur un exo dont voici l'énoncé :
on branche en série une résistance R dr valeur R =70 ohm une diode à jonction supposée parfaite et un générateur (eg(t);Rg =10 ohm)périodique de période 1khz dont on peut choisir la forme et l'amplitude
1 )on choisit d'abord une fem sinusoïdal de valeur efficaceEg = 50V
a) calculer la periode T et la valeur maximale Egmax de eg(t)
b ) tracer en fonction de ton l'allure de courbe donnant les tensions au borne respectivement de la Résistance la diode et du générateur
la tension du générateur est-elle sinusoïdal ? Comment doit on choisir R pour qu'elle le soit ?
C)comment doivent être les valeurs de l'intensité maximale direct et de la tension maximale inverse de la diode
D ) déterminer l'intensité I moyenne et la puissance P moyenne dissipée dans R en fonction de Eg Rg et R
Svp ets ce que vous avez une ider sur la deuxieme question
Merci
Selon le sens dans lequel est la diode,
Quand elle est passante, on trouve la tension du générateur aux bornes de la résistance et 0 aux bornes de la diode.
Quand elle est bloquée, la tension du générateur aux bornes de la diode et 0 aux bornes de la résistance.
La diode se comporte comme un interrupteur.
Oups, dans le premier cas, diode passante, il faut tenir compte de la chute de tension aux bornes de la résistance interne Rg...
J'ai fait quelques tentatives le le problème réside dans la deuxième partie de la question la condition qu'on doit trouver sur R pour que la tension du générateur soit sinusoïdal
Diode passante, I=0, l'amplitude de la tension est de 502 V
En direct, on a un diviseur de tension, on trouve 502 (R/(R+Rg).
La tension ne sera donc jamais vraiment sinusoïdale. Sauf à approximer R>>Rg
Où est le probleme si l'altitude maximale sera 50racine de 2 * (R/R+Rg) ?
Pourquoi le signal ne sera pas sinusoidal ???
Merci infiniment pour votre réponse
Oui evidemment mais qu'est ce qui impose l'absence de cet axe de symetrie ?je vois pas clairement la chose
Si l'altitude maximale sera 50racine 2 * r/r+rg pourqui l'altitude minimale ne sera pas identique ??
Quand aucun courant ne circule, à la sortie du générateur, pas de chute de tension, on a donc 502sinwt
Avec la diode passante, aux bornes du générateur, on voit 502(R/(R+Rg))sinwt.
Avec R=Rg, on obtient 252sinwt
Avec 10 et 70, (80*7/8=43.75) 43.75
2sinwt
Ah d'acccord vraiment merci
Maintenant une dernière question :quelle est la demarche qui permet de determiner la tension maximale inverse de la diode ?
Imagine la diode sous la résistance.
Dans une alternance positive, elle est passante et se comporte comme un circuit fermé. C'est le schéma de gauche.
Dans une alternance négative, elle est bloquée et se comporte comme un circuit ouvert. C'est le schéma de droite.
A gauche, il y a une chute de tension dans la résistance interne Rg puisque un courant circule.
A droite, I=0, la tension du générateur se retrouve à l'extérieur. Aux bornes de la diode.
Oui j'ai compris tout cela sauf que la tension inverse comment vous avez su que c'est 50racine 2
Merci
On est dans le schéma de droite (diode bloquée). C'est la valeur max de 502sinwt (-50
2) puisqu'il n'y a aucune chute de tension dans le circuit.
Bonjour Amatalah, Bonjour Sanantonio312
Juste pour illustrer les propos de Sanantonio312 que je laisse par ailleurs gérer ce post :

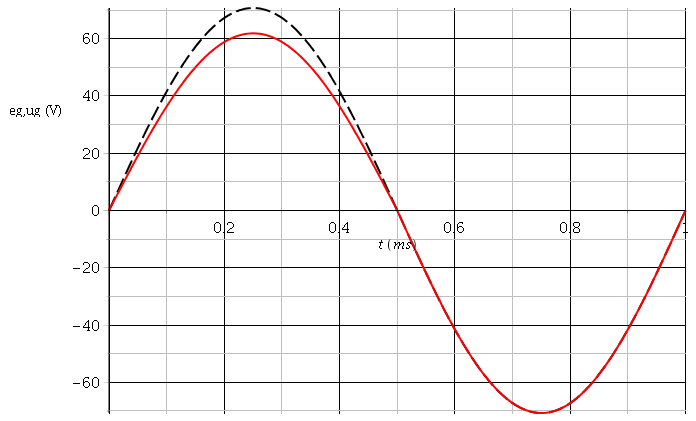

Voici, avec un peu de couleurs les différentes courbes :
* en pointillé noirs : la courbe eg(t)
* en rouge : la courbe Ug(t) ; celle-ci se confond avec eg(t) quand la diode est bloquée
*en bleu : la courbe Ur(t)
* en vert : la courbe ud(t) : tension aux bornes de la diode. celle-ci se confond avec eg(t) quand la diode est bloquée.
