En commençant par mettre sur le site  un énoncé complet, avec le schéma et les conditions initiales.

J-P  je ne sais pas comment utiliser latex

Le Latex n'est pas utile pour mettre un dessin (par exemple un schéma)  sur le site.

Tu fais une image (par exemple avec le logiciel Paint disponible avec presque tous les Windows (sauf les tous récents)) et tu la sauve avec un format .gif ou .png
Et puis tu suis les consignes donnés sur ce lien : (clique sur la petite maison)
[lien]

Bonjour,

En complément de la réponse apportée par J-P (que je salue également), tu n'es pas obligée d'utiliser le Latex pour les formules, il y a un autre utilitaire pour les notations de base :

extrait de la FAQ du forum :

Q10 - Puis-je insérer des symboles mathématiques afin de faciliter la lecture de mon message ?

Oui, cela est même encouragé.

Les correcteurs sont généralement plus attirés par un message bien écrit en Latex et bien présenté que par un message écrit avec les caractères normaux, non aéré, etc.

Le Latex est un outil mathématique qui pouvait nous permettre à tous de faciliter la lecture et la compréhension en écrivant proprement nos formules mathématiques. Nous vous invitons à prendre connaissance du guide latex présent sur le site. Un tutorial complet vous aide à faire vos premiers pas.
Bien-sûr, l'utilisation du Latex n'est pas obligatoire, mais pourquoi se priver d'un tel outil ?

Si ce langage vous semble trop compliqué à utiliser dans un premier temps, il vous est cependant possible d'insérer très simplement des caractères mathématiques dans votre texte en utilisant l'outil présent sous la zone de saisie du message. La liste complète des caractères mathématiques est disponible dans le mode d'emploi du forum.

Bonjour,
Sans plus d'information, effectivement, on ne peut pas aller bien loin, cependant, si je ne m'abuse, tu veux la tension aux bornes de ta capacité :
(    )
tu peut donc déjà définir en fonction de cette tension, et l'injecter dans les valeurs des tensions de la résistance et de l'inductance.
(   )
pour la diode :
diode bloquée : (dans ce cas la diode est un interrupteur ouvert)
diode passante : la constante dépend de la diode.
pour le générateur : E(t)

Bonjour Scurrae

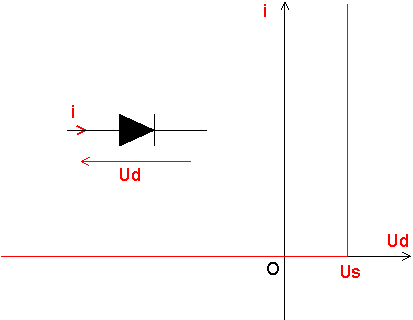

Tu peux jeter un coup d'œil à la caractéristique linéarisée de la diode de redressement.
Diode passante : i>0 ; u_d=U_s (tension de seuil voisine de 0,65V pour les diodes de redressement les plus courantes.
Diode bloquée : i=0 ; u_d<U_s
Pour simplifier, on suppose parfois la diode idéale, ce qui revient à poser U_s=0.
