dinstinguer les filtres

Posté par
fulla1990 09-11-08 à 16:21

Bonjour tout le monde ,

J'ai une petite question qui me tracasse , pourriez vous me donner une explication bien détaillée : comment distinguer entre un filtre passe haut et un filtre passe bas ,quand on nous donne un shéma composé souvent de résistances et de condensateur et de bobines , comment savoir s'il sagit d'un filtre passe haut ou passe bas ? voilà

Bonne journée
merci d'avance
@+

Posté par re : dinstinguer les filtres 09-11-08 à 17:02

Salut

Il est pratique d'étudier les comportements asymptotiques des composants :

¤ en basse fréquence, une bobine est équivalente à un fil, un condo à un interrupteur ouvert

¤ c'est l'inverse en haute fréquence

Posté par re : dinstinguer les filtres 09-11-08 à 19:28

bonsoir gui_tou :

merci pour votre réponse , en effet , j'aimerai savoir comment on définit un shéma en un filtre passe haut ou bien passe bas sans calcul et sans faire une étude .

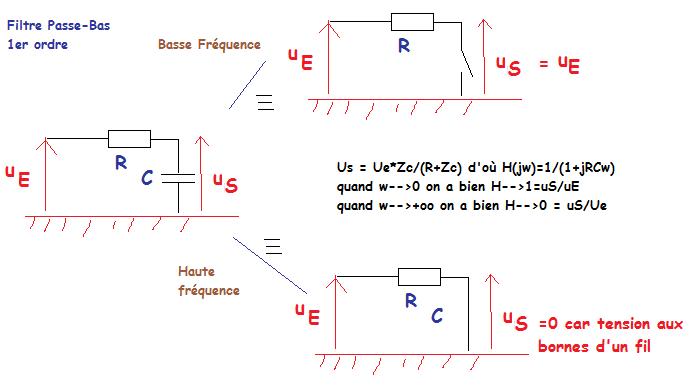

sur un shéma RC ,en basse fréquence,j'ai remplacé le condo par un interrupteur ouvert , mais après qu'est ce que je peux conclure ?

merci d'avance
@+
